Hilti włącznik do wiertarki TE 6-A
Hilti - włącznik
Zastosowanie : do wiertarki akumulatorowej TE6 A
Pozycja na schemacie nr 46

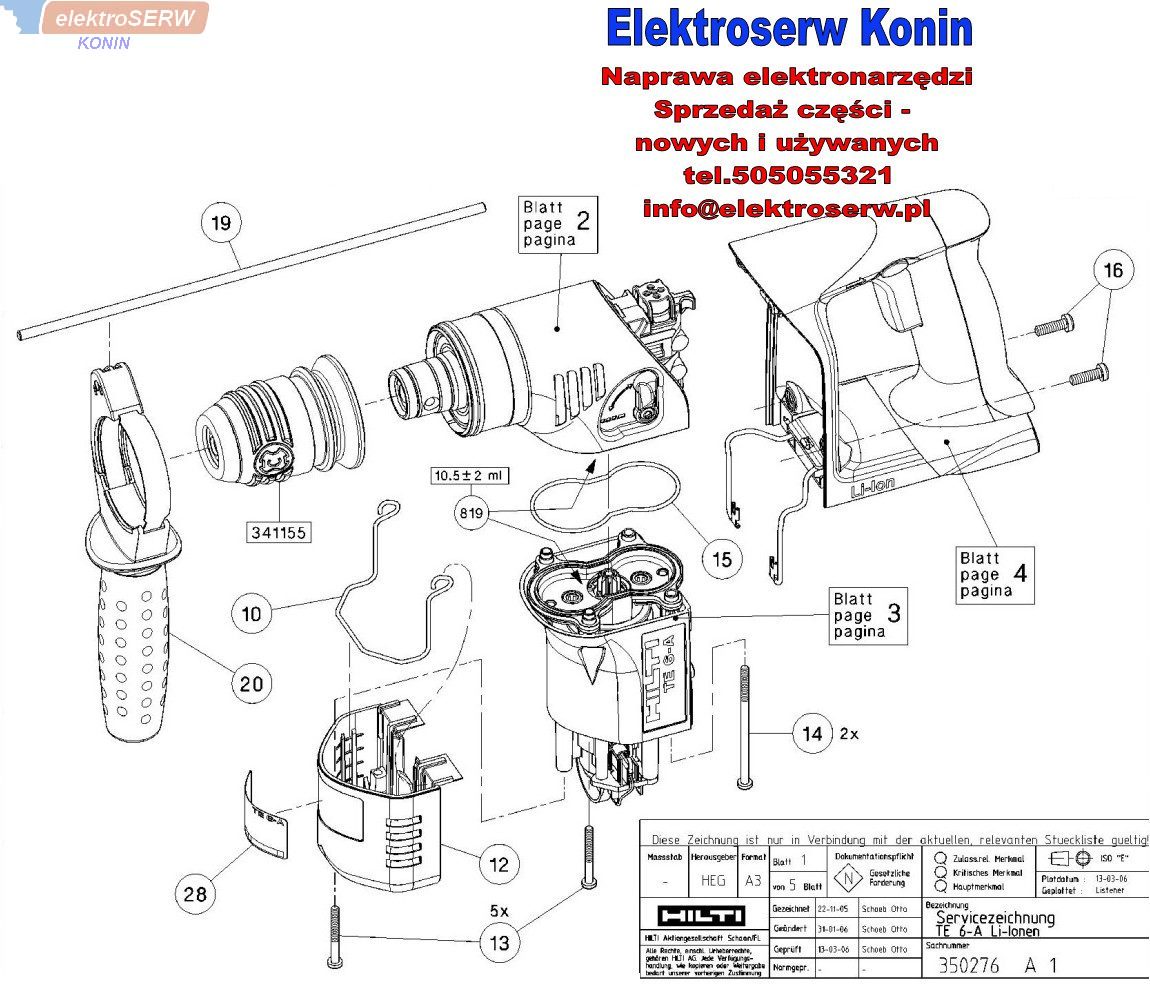

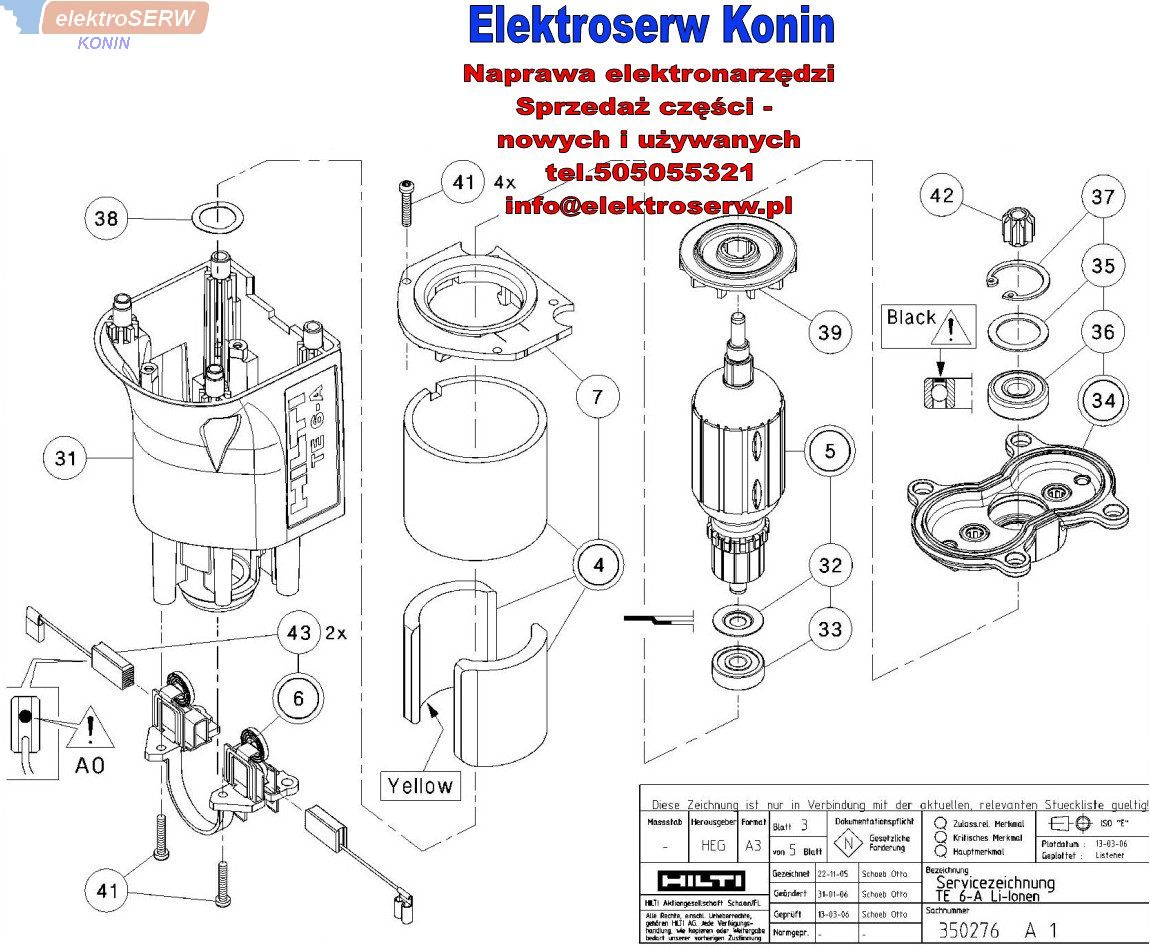

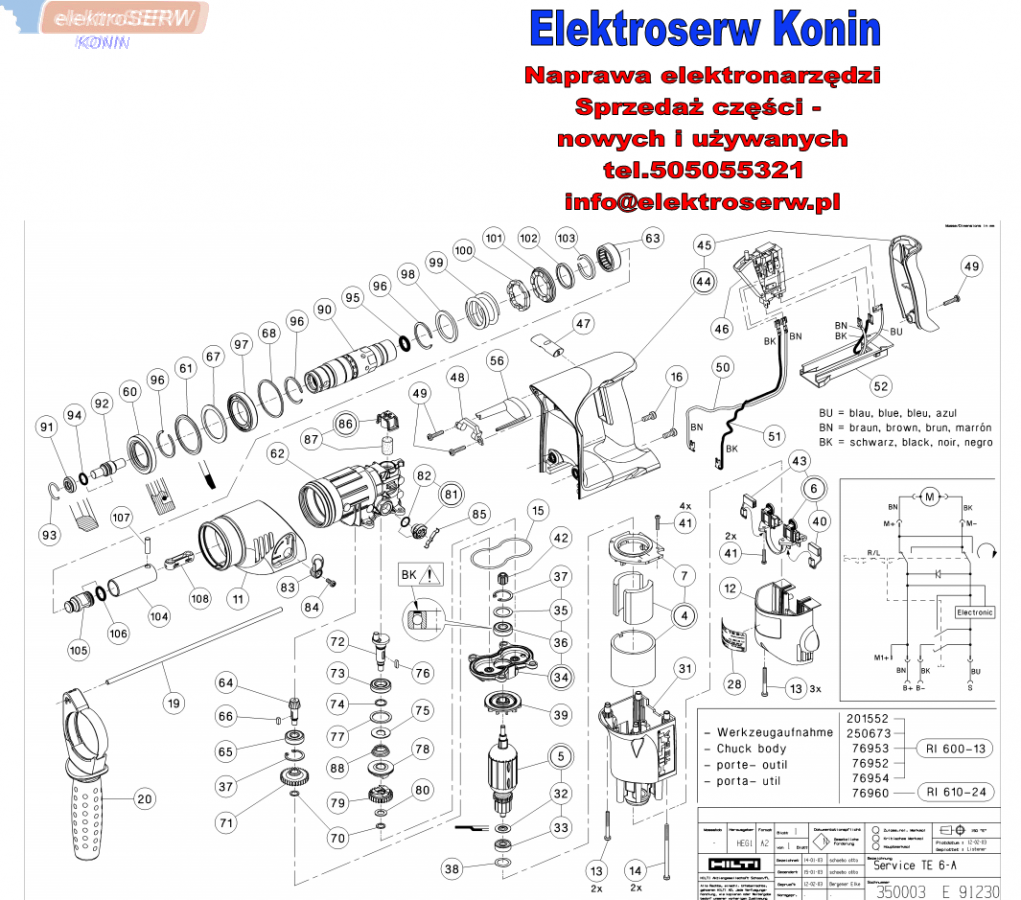

Spis pozostałych części zamiennych do młotowiertarki akumulatorowej
TE 6-A 203330
Przy zapytaniu o dostępność i cenę prosimy podać pozycję
na schemacie lub nr katalogowy części.
| Pozycja na schemacie | Nr katalogowy | Nazwa Części |
| 4 | 320182 | stator assy / stojan / pole |
| 5 | 320148 | rotor assy / wirnik / armature |
| 6 | 320039 | brush holder assy |
| 7 | 320042 | air deflector |
| 11 | 320041 | casing |
| 12 | 320038 | housing endcap |
| 13 | 201240 | int hexalob remf scr 4X35/25 black |
| 14 | 201239 | int hexalob remf scr 4X75 |
| 15 | 320020 | seal |
| 16 | 76437 | plastite screw 45 5X16 |
| 19 | 73131 | depth gauge |
| 20 | 354585 | side handle assy |
| 28 | 320087 | rating plate TE6-A |
| 31 | 320147 | motor housing TE 6-A |
| 32 | 201774 | lubricant baffle |
| 33 | 201637 | ball bearing 6X19X6 |
| 34 | 320183 | bearing plate assy |
| 35 | 320029 | shim ring 16X22X0,8 |
| 36 | 201769 | ball bearing 608 |
| 37 | 70422 | circlip 22X1 |
| 38 | 201451 | spring washer |
| 39 | 320033 | cooling fan |
| 40 | 320049 | carbon brush 5x10x18 Akku |
| 41 | 26358 | torx-soc re scr 3X16 |
| 42 | 320006 | pinion ROTOR |
| 43 | 320181 | carbon brush 5x10x18 Akku AO |
| 44 | 320090 | grip unit |
| 45 | 320064 | grip cover |
| 46 | 320032 | switch / włączni / wyłącznik |
| 47 | 320065 | reversing switch |
| 48 | 76586 | absorber |
| 49 | 207960 | torx-soc re scr 4X18 |
| 50 | 320119 | flexible conductor 1 |
| 51 | 320120 | flexible conductor 2 |
| 52 | 320116 | connector housing assy |
| 56 | 320118 | air deflector |
| 60 | 76491 | rotary shaft seal AS30X47X7 |
| 61 | 320052 | circlip X10711-S |
| 62 | 320019 | gear housing |
| 63 | 320026 | needle race 25X32X12 |
| 64 | 320005 | bevel pinion |
| 65 | 320028 | ball bearing 8X22X7 |
| 66 | 70415 | feather key 3X3X7.7 |
| 67 | 320091 | shim ring 37X47X1,2 |
| 67 | 320097 | shim ring 37X47X1,8 |
| 67 | 320092 | shim ring 37X47X1,3 |
| 67 | 320094 | shim ring 37X47X1,5 |
| 67 | 320095 | shim ring 37X47X1,6 |
| 67 | 320096 | shim ring 37X47X1,7 |
| 67 | 320093 | shim ring 37X47X1,4 |
| 68 | 320102 | shim ring 43,2X47X1,2 |
| 68 | 320126 | shim ring 43,2X47X1,8 |
| 68 | 320125 | shim ring 43,2X47X1,7 |
| 68 | 320103 | shim ring 43,2X47X1,3 |
| 68 | 320122 | shim ring 43,2X47X1,4 |
| 68 | 320124 | shim ring 43,2X47X1,6 |
| 68 | 320123 | shim ring 43,2X47X1,5 |
| 70 | 70421 | circlip 8X0,8 |
| 71 | 320007 | toothed gear |
| 72 | 320011 | eccentric |
| 73 | 76227 | ball bearing 12X24X6 |
| 74 | 76791 | retaining ring SW12 |
| 75 | 320013 | washer 14X10,1X1 |
| 76 | 287417 | feather key A3X3X10 |
| 77 | 76582 | circlip 24X1,2 |
| 78 | 320030 | coupling sleeve |
| 79 | 320008 | toothed gear |
| 80 | 320012 | washer 14X8,1X1 |
| 81 | 320054 | eccentric pin assy |
| 82 | 71830 | o-ring 10X1,3 |
| 83 | 320024 | switch |
| 84 | 201257 | torx-soc pl scr 45 4X12 |
| 85 | 320022 | spring |
| 86 | 320056 | cap assy |
| 87 | 320034 | seal FILZ |
| 88 | 71820 | compression spring 1,15X17,9X12 |
| 90 | 320014 | guide tube |
| 91 | 76478 | stop |
| 92 | 250672 | ram |
| 93 | 76487 | circlip 17X2 |
| 94 | 75710 | o-ring 10X2,5 |
| 95 | 75719 | o-ring 12,29X3,53 |
| 96 | 76486 | retaining ring SW30 |
| 97 | 76459 | ball bearing 61906 |
| 98 | 320196 | washer 39X30,1X2,5 |
| 99 | 201543 | compression spring 4,5X34,8X29 |
| 100 | 201521 | coupling ring |
| 101 | 320004 | bevel gear Z=33 |
| 102 | 320010 | sleeve |
| 103 | 320025 | retaining ring SW26X3 |
| 104 | 320002 | drive cylinder |
| 105 | 320003 | striker piston |
| 106 | 320021 | o-ring 13,08X2,62 |
| 107 | 320036 | clevis pin 6M6X20 |
| 108 | 320161 | conrod |
| 819 | 320560 | grease 1KG ALN1001/0 |
