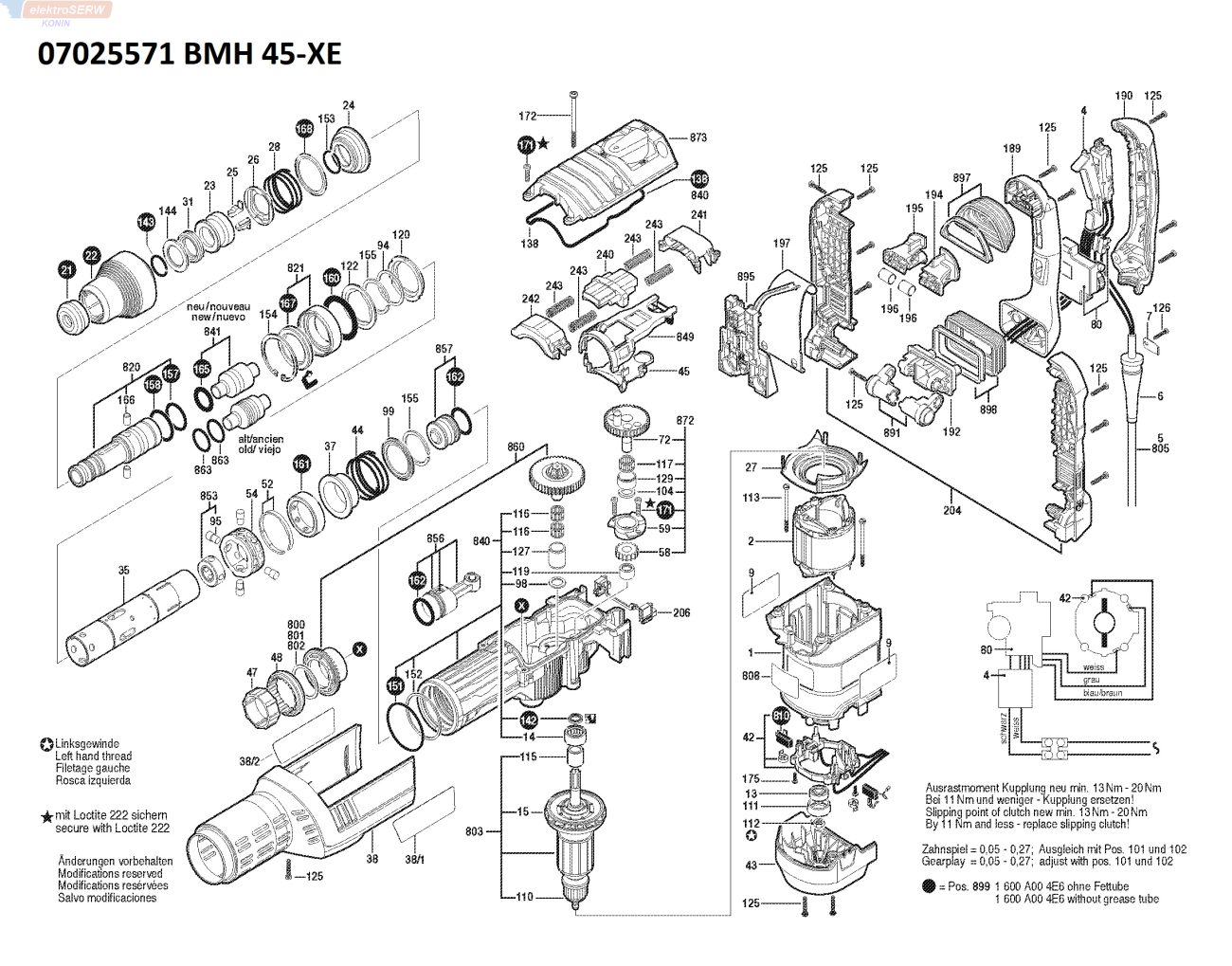

* Würth wiertarka udarowa i młotek dłutowy BMH 45-XE - schemat i lista części PL

Kod produktu: 07025571





Pozycja na schemacie; nr artykułu; oznaczenie produktu; ilość :

0955702557  SP-CASE 1

1 0708557001  SP- OBUDOWA SILNIKA 1

2 0708555002  POLE 1

4 0708557002  SP-SWITCH 1

6 0708561006  KOŃCÓWKA ZABEZPIECZAJĄCA 1

7 0708540007  OBEJMA MOCUJĄCA 1

9 0708557003  SP-DATA PLATE 2

13 0708555005  ŁOŻYSKO KULKOWE ZWYKŁE 1

14 0708555006  ŁOŻYSKO IGIEŁKOWE 1

15 0708557004  SP-WENTYLATOR 1

21 0708552008  KOŁPAK OCHRONNY 1

22 0708557005  SP-PROTECTIVE SLEEVE 1

23 0708557006  SP-STOP SLEEVE 1

24 0708557007  SP-TULEJA 1

25 0708560023  ELEMENT BLOKUJACY 2

26 0708557008  SP-INDEXINGDISC-F.07025571 1

27 0708557009  SP-PIERŚCIEŃ DO PRZEW.POWIETRZA 1

28 0708557010  SP-PRESSURE SPRING 1

31 0708557011  SP-DAMPING DISK 1

35 0708557012  SP-KORBOWÓD 1

37 0708557013  SP-CONTROL ELEMENT 1

38 0708557014  SP-PROTECTIVE CAP 1

38/1 0708557015  SP-DATA PLATE 1

38/2 0708557016  SP-DATA PLATE 1

42 0708557017  SP-BRUSH HOLDER 1

43 0708557018  SP-BRUSH COVER 1

44 0708557019  SP-PRESSURE SPRING 1

45 0708557020  SP-HOLDING-DOWN DEVICE 1

47 0708557021  SP-GEARSLEEVE-F.07025571 1

48 0708557022  SP-CLUTCHSLEEVE-F.7025571 1

52 0708557023  SP-PIERŚCIEŃ UTRZYMUJĄCY 1

54 0708557024  SP-DISTANCE SLEEVE 1

58 0708557025  SP-SPUR GEAR 1

59 0708557026  SP-BEARING GUIDE 1

72 0708557027  SP-ECCENTRIC GEAR 1

80 0708557028  SP-SPEED REGULATOR 1

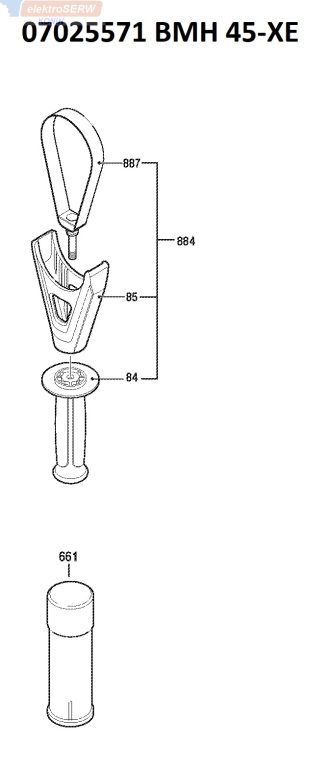

84 0708543036  RĘKOJEŚĆ DODATKOWA 1

85 0708557029  SP-CLAMP HOLDER 1

94 0708557030  SP-SUPPORT DISK 1

95 0708557031  SP-BOLT 4

98 0708555044  SHIM WASHER 1

99 0708557032  SP-SUPPORTING RING 1

104 0708556017  TARCZA KOMPENSACYJNA 1

110 0708557033  SP-SEAL RING 1

111 0708555047  TULEJA ŁOŻYSKA 1

112 0708555048  NAKRĘTKA SZEŚCIOKĄTNA 1

113 0708555049  ŚRUBA 2

115 0708557034  SP-OSŁONA ŁOŻYSKA 1

116 0708557035  SP-NEEDLE CAGE 2

117 0708557036  SP-NEEDLE CAGE 1

119 0708555050  ŁOŻYSKO IGIEŁKOWE 1

120 0708557037  SP-DISTANCE SLEEVE 1

122 0708557038  SP-SPACER 1

125 0708557039  SP-FILLISTER HEAD SCREW 16

126 0706678014  ŚRUBA Z ŁBEM WALCOWYM WYPUK 1

127 0708557040  SP-BEARING BUSH 1

129 0708557041  SP-BEARING BUSH 1

138 0708557042  SP-SEALING SLEEVE 1

142 0708557043  SP-USZCZELKA UCHWYTU 1

143 0708557044  SP-SPRING RING 1

144 0708557045  SP-SUPPORT DISK 1

151 0708557046  SP-O-RING 1

152 0708557047  SP-SPRING RING 1

153 0708570068  PIERŚCIEŃ OSADCZY SPRĘŻYNU 1

154 0708557048  SP-SAFETY RING 1

155 0708557049  SP-SPRING RING 2

157 0708560072  PIERŚCIEŃ SAMOUSZCZELNIAJĄCY 1

158 0708557050  SP-O-RING 1

160 0708557051  SP-O-RING 1

161 0708557052  SP-RING 1

162 0708557053  SP-USZCZELKA O-RING 2

165 0708557054  SP-SEAL RING 1

166 0708557055  SP-CYLINDRICALROLLER-F.07025571 6

167 0708557056  SP-USZCZELKA WIRNIKA-F07025571 1

168 0708557057  SP-PACKINGWASHER-F.07025571 1

171 0708557058  SP-SCREW 4

172 0708557059  SP-FILLISTER HEAD SCREW 4

175 0708557060  SP-FILLISTER HEAD SCREW 4

189 0708557061  SP-HANDGRIP 1

190 0708557062  SP-GRIP PART 1

192 0708557063  SP-ROCKERFOOT-F.07025571 1

194 0708557064  SP-SCREWPLATE-LEFT-F.07025571 1

195 0708557065  SP-SCREWPLATE-RIGHT-F.07025571 1

196 0708557066  SP-DAMPING ELEMENT 2

197 0708557067  SP-PLATE SPRING 1

204 0708557068  SP-HOUSING PART 1

206 0708557069  SP-HOLDING DEVICE 1

240 0708557070  SP-CIĘŻAREK 1

241 0708557071  SP-GUIDE 1

242 0708557072  SP-GUIDE 1

243 0708557073  SP-PRESSURE SPRING 4

661 0708230054  SP-OILSPRAYCAN 1

800 0708557076  SP-COMPENSATING WASHER 1

801 0708557075  SP-COMPENSATING WASHER 1

802 0708557076  SP-COMPENSATING WASHER 1

803 0708557077  SP-ARMATURA 1

805 0708557078  PRZEWÓD Z WTYCZKĄ 1

808 5808204005  TABLICZKA ZNAMIONOWA 1

810 0708557079  SP-ZESTAW SZCZOTEK WĘGLOWYCH 1

820 0708557080  SP-TOOL HOLDER 1

821 0708557081  SP-SLIDING BEARING 1

840 0708557082  SP-IMPACT MECHANISM HOUSING 1

841 0708557083  SP-IMPACT BOLT 1

849 0708557084  WYŁĄCZNIK 1

853 0708557085  SP-GUIDE RAIL 1

856 0708557086  SP-HAMMER PISTON 1

857 0708557087  SP-IMPACT ELEMENT 1

860 0708557088  SP-SPUR GEAR COUPLING 1

863 0708557089  SP-O-RING 1

872 0708557090  SP-EXCENTER 1

873 0708557091  SP-HOUSING COVER 1

884 0708557092  SP-AUXILIARY HANDLE 1

887 0708557093  SP-TIGHTENING BAND 1

891 0708557094  SP-LEVER 1

895 0708557095  SPRĘŻYNA 1

897 0708557096  SP-RUBBER SEAL 1

898 0708557097  SP-RUBBER SEAL 1

899 0708557098  SP-SERVICE-PACK 1
