/ Hilti szlifierka DCG 230-D lista części

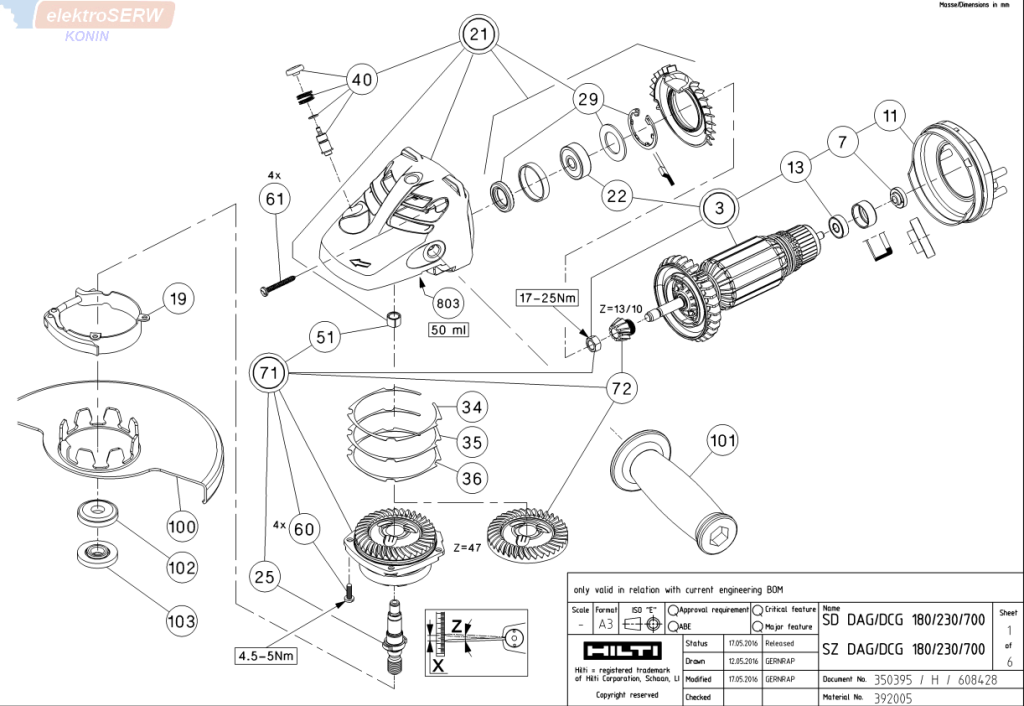

Pozycja na schemacie, Numer katalogowy części, Ilość, Nazwa części.

1 ; 364592 ;  1  ; Motor housing DCG 230-D assy

2 ; 364594 ; 1 ; Stator DCG 230-D / 220-230V

3 ; 364590 ; 1 ; Rotor DCG 230-D / 220-240 V assy

4 ; 364550 ; 1 ; Switch DAG / DCG 180/230 assy

5 ; 2019160 ; 1 ; Supply cord EUR 2x1,5 4m assy

6 ; 364546 ; 1 ; Protective sleeve DAG/DCG 180/230

7 ; 2082176 ; 1 ; Magnetic ring

8 ; 391997 ; 1 ; Rating plate DCG 230-D 230V EU

9 ; 364593 ; 1 ; Adhesive label DCG 230-D

10 ;  282188 ; 1 ; Carbon brush set

11 ; 281812 ; 1 ; Air deflector rear

13 ; 93862 ; 1 ; Ball bearing 8X22X7

17 ; 364537 ; 1 ; Brush holder DAG/DCG 180/230 assy

19 ; 425882 ; 1 ; Quick-release chuck 230 assy

21 ; 2082589 ; 1 ; Gear housing DAG/DCG assy

22 ; 282068 ; 1 ; Ball bearing FAG

24 ; 364534 ; 1 ; Grip DCG/DAG assy

25 ; 281808 ; 1 ; Spindle

26 ; 281846 ; 1 ; Compression spring

27 ; 2082175 ; 1 ; Detent DAG/DCG

28 ; 2082174 ; 1 ; Absorber ring assy

29 ; 2083534 ; 1 ; Gasket set DAG/DCG

34 ; 93879 ; 1 ; Washer 0,10 MM

35 ; 93877 ; 1 ; Washer 0,15 MM

36 ; 93878 ; 1 ; Washer 0,30 MM

40 ; 282174 ; 1 ; Pushbutton assy

51 ; 281523 ; 1 ; Sintered bearing

54 ; 364541 ; 1 ; Electronics DCG180 230V assy

60 ; 364544 ; 4 ; Torx-soc tapt scr

61 ; 364543 ; 4 ; Torx-soc tapp.screw

62 ; 341089 ; 3 ; Recess tapping screw ST3,9X13-C-Z

71 ; 2082586 ; 1 ; Bearing plate DAG/DCG 230 assy

72 ; 2082870 ; 1 ; Set of toothed gears Z=47/10

100 ; 5471 ; 1 ; Guard plate

101 ; 303546 ; 1  ; Side handle (M 14) assy

102 ; 2009990 ;1 ; Flange EU assy.set

103 ; 435770 ; 1 ; Nut EU

600 ; 430817 ; 1 ; Label RFID

803 ; 94189 ; 1 ; Grease RENOLIT GFW 00
