* Metabo stojan 230V do szlifierki kątowej W 750-100  03603010

nowy oryginalny

( field )

Producent: Metabo

Kod producenta: 311013090

Pozycja na schemacie: nr 25 - W 750-100 (03603010)

Zastosowanie:

szlifierka kątowa :

W 750-100 (03603010)

W 750-100 (03603190)

W 750-100 (03603310)

W 750-115 (03604000)

W 750-115 (03604010)

W 750-115 (03604380)

W 750-125 (03605000)

W 750-125 (03605010)

W 750-125 (03605310)

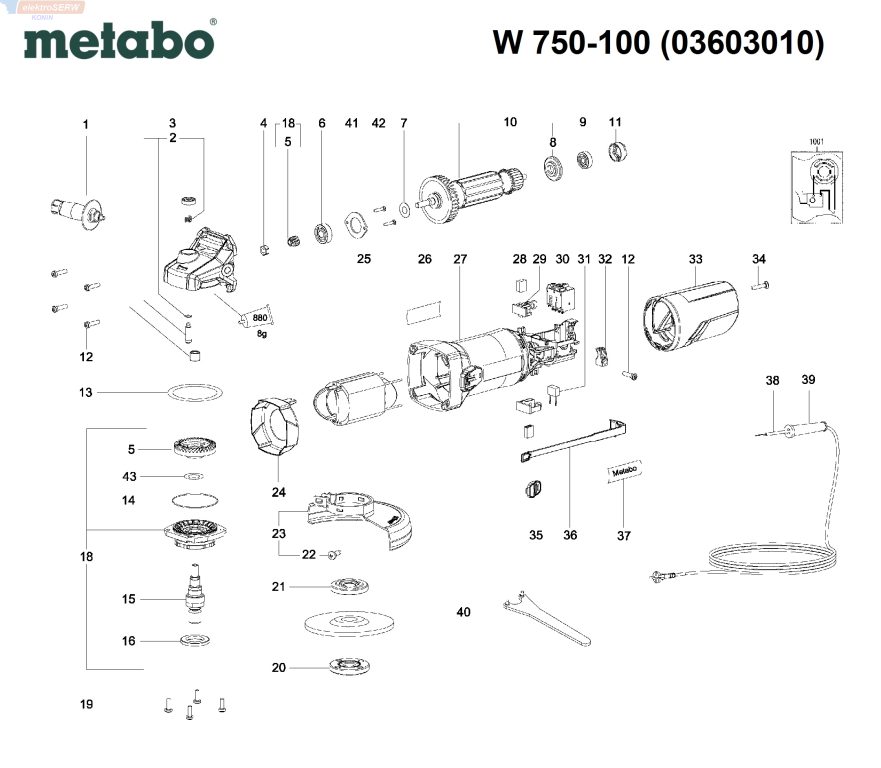

Lista części do W 750-100 (03603010)

pozycja na schemacie, ilość, nr katalogowy urządzenia, opis:

1; 1; 314000540  RĘKOJEŚĆ KOMPLET.

2; 1; 316040610  BLOKADA WRZECIONA

3; 1; 316098360  OBUDOWA PRZEKŁADNI Kompl.

4; 1; 141130100  NAKRĘTKA 6 - KĄTNA

5; 1; 316098350  PRZEKŁADNIA ZĘBATA

6; 1; 143116020  ŁOŻYSKO KULKOWE, 8X 22X 7

7; 1; 339007940  PODKŁADKA

8; 1; 343392740  PODKŁADKA

9; 1; 143115870  ŁOŻYSKO KULKOWE 6X19X 6

10; 1; 310013010  WIRNIK Kompl.,230V

11; 1; 344095260  TULEJKA GUMOWA

12; 5; 141116020  BLACHOWKRĘT SOCZEWKOWY

13; 1; 339060160  PODKŁADKA DYSTANSOWA

14; 1; 344097550  O - RING 48 x 1

15; 1; 341166750  WRZECIONO,M10

16; 1; 339007790  PODKŁADKA

18; 1; 316098340  KOŁNIERZ Kompl.

19; 4; 141120070  WKRĘT

20; 1; 341102050  NAKRĘTKA

21; 1; 341031890  KOŁNIERZ DOCISKOWY

22; 1; 141124060  WKRĘT

23; 1; 339209550  OSŁONA Kompl.,Ø100

24; 1; 339151280  PODKŁADKA

25; 1; 311013090  STOJAN,230V

26; 1; 338071680  TABLICZKA ZNAMIONOWA

27; 1; 315013970  OBUDOWA SILNIKA

28; 1; 316098370  SZCZOTKA Kompl.

29; 1; 316098380  SZCZOTKOTRZYMACZ Kompl.

30; 1; 343408260  WYŁĄCZNIK

31; 1; 343255170  KONDENSATOR

32; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

33; 1; 343449410  POKRYWA SILNIKA

34; 1; 141116800  BLACHOWKRĘT SOCZEWKOWY

35; 1; 343412110  SUWAK WYŁĄCZNIKA

36; 1; 343446390  PRZESUWKA

37; 1; 338122540  SZYLD METABO

38; 1; 344499540  PRZEWÓD Z CEE WTYCZKA

39; 1; 343446380  PRZELOTKA PRZEWODU

40; 1; 344163930  KLUCZ

41; 1; 315420080  OBUDOWA ŁOŻYSKA

42; 2; 141110460  WKRĘT

43; 1; 141156520  PODKŁADKA

880; 1; 344130910  SMAR 1 G

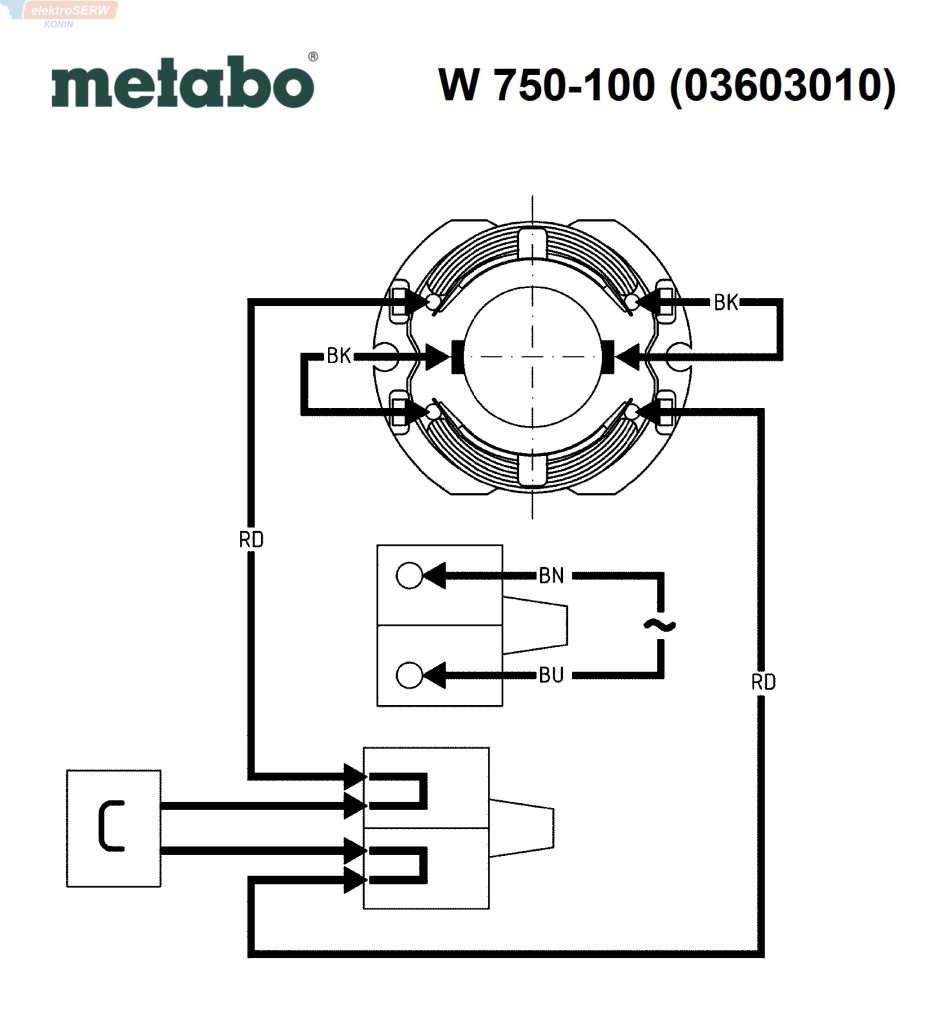

1001; 1; 338510270  SCHEMAT OKABLOWANIA
