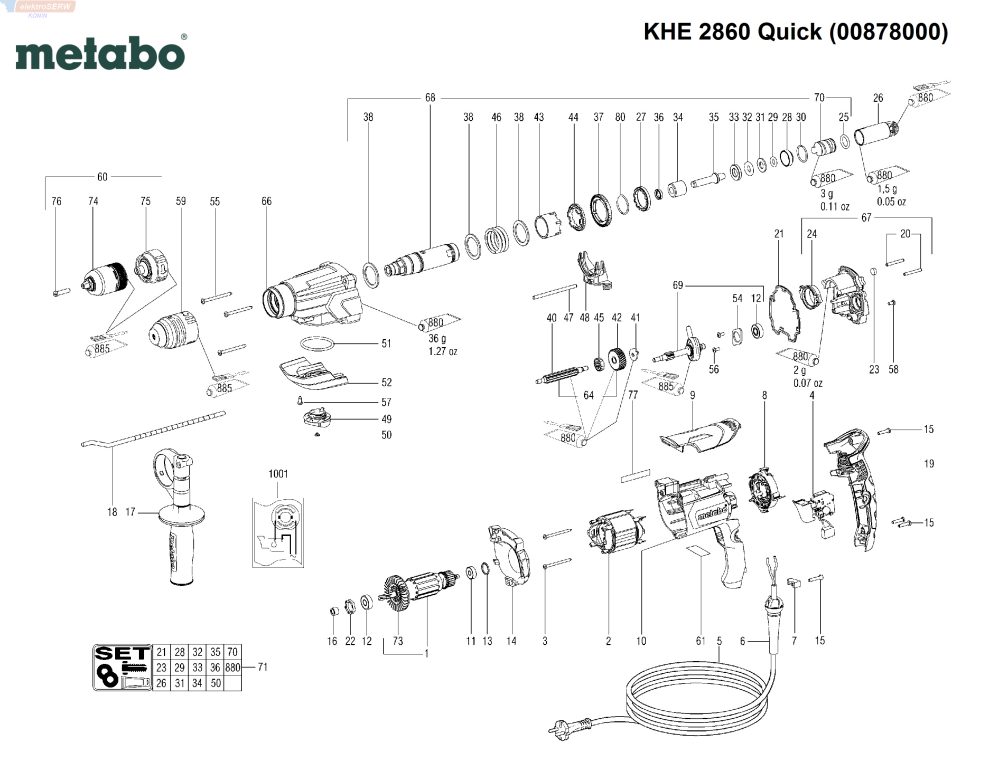

* Spis części do KHE 2860 Quick (00878000)

pozycja na schemacie, ilość, numer katalogowy, opis urządzenia:

1; 1; 310012010  WIRNIK Kompl.,230 V

2; 1; 311012550  STOJAN,230 V

3; 2; 141116090  BLACHOWKRĘT SOCZEWKOWY

4; 1; 343410970  WYŁĄCZNIK ELEKTRONICZNY BEZ KOŁA

5; 1; 344486730  PRZEWÓD Z CEE WTYCZKĄ

6; 1; 343394300  PRZELOTKA PRZEWODU

7; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

8; 1; 316051990  MODUL SZCZOTKOTRZYMACZA,230V - V-El. 850

9; 1; 343438140  POKRYWA

10; 1; 315013700  OBUDOWA SILNIKA

11; 1; 143115690  ŁOŻYSKO KULKOWE,6x19x6

12; 1; 143114880  ŁOŻYSKO KULKOWE 8X22X 7

13; 1; 143192430  O - RING

14; 1; 343438070  KOŁNIERZ POŚREDNI

15; 4; 141117060  BLACHOWKRĘT SOCZEWKOWY

16; 1; 343376040  PIERŚCIEŃ USZCZELNIAJĄCY

17; 1; 314001460  RĘKOJEŚĆ Kompl.

18; 1; 341511630  OGRANICZNIK GŁĘBOKOŚCI

19; 1; 343438030  PRZYKRYWKA RĘKOJEŚCI

20; 2; 341520230  KOŁEK WALCOWY

21; 1; 344101780  USZCZELKA

22; 1; 344095920  AMORTYZATOR GUMOWY

23; 1; 344070670  USZCZELKA FILCOWA

24; 1; 341006300  PIERŚCIEŃ ŁOŻYSKA

25; 1; 143195350  O - RING

26; 1; 341211330  PANEWKA WZBUDZAJĄCA Kompl.

27; 1; 341071750  ZAPADKA

28; 1; 341059760  TULEJKA CHWYTAKA

29; 1; 143195210  O - RING

30; 1; 141156560  PIERŚCIEŃ ROZPRĘŻNY

31; 1; 339007190  PODKŁADKA

32; 1; 143195150  O - RING

33; 1; 341013470  PIERŚCIEŃ PODPOROWY

34; 1; 341005950  TULEJA

35; 1; 341212200  BIJAK

36; 1; 143195380  PROMIENIOWA DŁAWNICA WALU

37; 1; 340004450  KÓŁKO POŚREDNIE

38; 3; 339007150  PODKŁADKA

40; 1; 340004490  WAŁEK Z ZĘBNIKIEM

41; 1; 339134350  BLACHA PROWADZĄCA

42; 1; 340013090  Stirnrad schraegverzahnt

43; 1; 341071830  PIASTA SPRZĘGŁA

44; 1; 340004530  KOŁO

45; 1; 340004460  TULEJKA SPRZĘGŁA

46; 1; 342004060  SPRĘŻYNA

47; 1; 341540220  PRZESUWKA

48; 1; 316062550  WODZIK Kompl.

49; 1; 316062450  PRZYCISK WYŁĄCZNIKA Kompl.

50; 1; 343376750  PLOMBA

51; 1; 143195870  O - RING

52; 1; 343438250  POKRYWA OBUDOWY,KHE

54; 1; 339137180  POKRYWA ŁOŻYSKA

55; 3; 141123610  BLACHOWKRĘT SOCZEWKOWY

56; 2; 141119570  WKRĘT (DIN7985)

57; 1; 141116130  BLACHOWKRĘT  SOCZEWKOWY

58; 1; 141123980  WKRĘT

59; 1; 316071590  UCHWYT SZYBKOMOCUJĄCY

60; 1; 316047500  UCHWYT SZYBKOMOCUJĄCY Z ADAPTEREM

61; 1; 338066940  TABLICZKA ZNAMIONOWA

64; 1; 316065240  WAŁEK POŚREDNI PEŁNY Kompl.

66; 1; 316063980  OBUDOWA PRZEKŁADNI Kompl.

67; 1; 316063990  KOŁNIERZ PRZEKŁADNI KOMPL.

68; 1; 316069070  TULEJA WIERTARSKA Kompl.

69; 1; 316064010  NAPĘD ZE SKOŚNĄ OSIĄ Kompl.

70; 1; 316065360  BIJAK Kompl.

71; 1; 316064020  ZESTAW KONSERWACYJNY SDS

73; 1; 330001820  WENTYLATOR

74; 1; 301003140  UCHWYT SZYBKOMOCUJĄCY,1,5-13

75; 1; 316050630  PRZEJŚCIÓWKA Z GWINTEM

76; 1; 341703360  ŚRUBA

77; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

80; 1; 141156360  PIERŚCIEŃ ROZPRĘŻNY

880; 1; 344130800  SMAR GF 126

885; 1; 344131210  TUBKA SMAR,50g Klueber Microlube GL 261

1001; 1; 338505160  PLAN OKABLOWANIA,230 V
