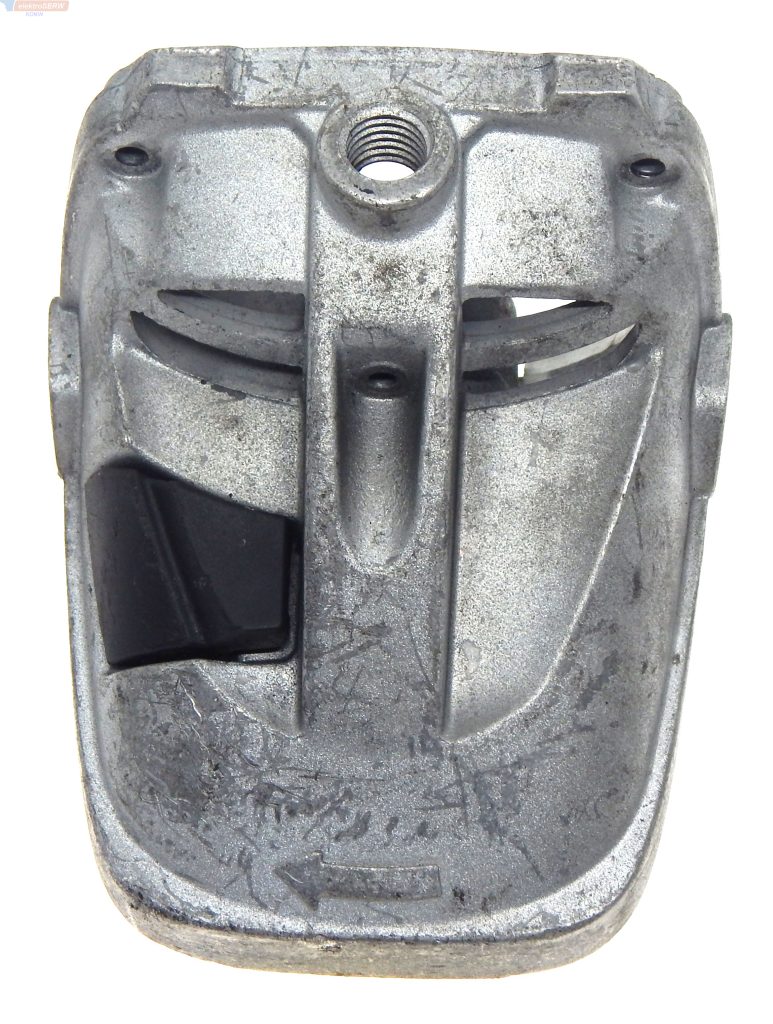

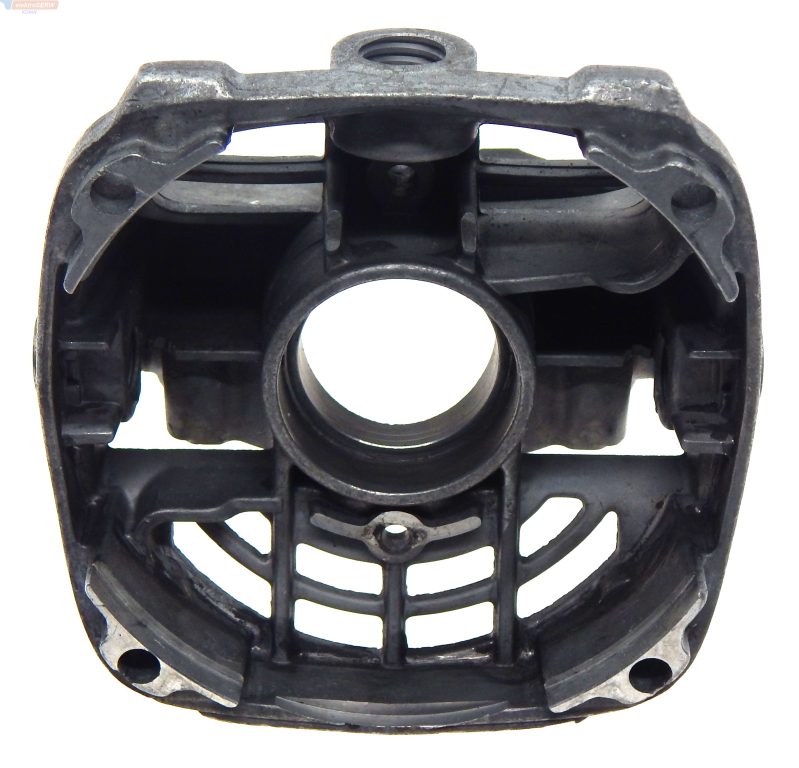

• Metabo - obudowa przekladni - używana oryginalna.
• przykładowe zdjęcie używanej głowicy 316045500
• Numer katalogowy : 316045500
• Pozycja na schemacie nr 5

Zastosowanie :

MFe65, W24-180, WX24-180, WX24-180, WXLA24-180 Quick, W24-230, WX24-230, WX24-230 Quick, WXLA24-230, W26-180, WX26-230, WXLA26-230Quick, WXLA26-230 Quick, W22-180, W22-230, WX22-180, WX22-230, WX22-230 Quick

•
• Metabo szlifierka kątowa WE 26-230 MVT Quick (06475000)

Spis części do WE 26-230 MVT Quick (06475000)

pozycja na schemacie , ilość, nr katalogowy, opis urządzenia :

1; 1; 314000960  RĘKOJEŚĆ ANTYWIBRACYJNA,M

2; 1; 343399790  PRZYCISK ŻÓŁTO-CZARNY

3; 1; 342003390  SPRĘŻYNA

4; 1; 341005830  TULEJKA PROWADZĄCA

5; 1; 316045500  OBUDOWA PRZEKŁADNI

6; 1; 341515430  TRZPIEŃ NACISKOWY

7; 1; 343395540  KOŁNIERZ POŚREDNI

8; 1; 341100660  NAKRĘTKA 6 - KĄTNA

9; 1; 316045530  PRZEKŁADNIA ZĘBATA

10; 1; 141123870  PODKŁADKA

11; 1; 143115510  ŁOŻYSKO KULKOWE 12x37x12

12; 1; 339007280  OBUDOWA ŁOŻYSKA

13; 1; 316045560  WENTYLATOR ZE KOSZ PRZECIWPYŁOWY

14; 1; 310011350  WIRNIK Kompl.,230 V

15; 1; 343390630  PODKŁADKA

16; 1; 143115800  ŁOŻYSKO KULKOWE 8X22X 7

17; 1; 344102590  TULEJKA GUMOWA

18; 2; 141118970  BLACHOWKRĘT SOCZEWKOWY

19; 1; 311009580  STOJAN

21; 4; 141118810  BLACHOWKRĘT SOCZEWKOWY

22; 1; 141122020  WKRĘT

23; 1; 141119850  WKRĘT

24; 2; 339011810  USZCZELKA

25; 1; 316045550  KOŁNIERZ PRZEKŁADNI KOMPL.

26; 3; 141121640  WKRĘT DIN 7500

30; 1; 341602980  WRZECIONO ŚCIERNICY

31; 1; 316027620  NAKRĘTKA QUICK

32; 1; 341031160  KOŁNIERZ DOCISKOWY

33; 1; 316053510  OSŁONA Kompl.

34; 2; 341702050  ŚRUBA

35; 2; 343395530  ZAŚLEPKA SZCZOTKOTRZYMACZA

36; 1; 316045570  SZCZOTKA (ODŁĄCZALNA),230 V

37; 2; 343000950  SZCZOTKOTRZYMACZ

38; 8; 141116020  BLACHOWKRĘT SOCZEWKOWY

39; 1; 343399760  RĘKOJEŚĆ CZĘŚĆ DOLNA I GÓRNA

40; 1; 339007320  BLACHA ZABEZPIECZAJĄCA

41; 1; 343399800  OCHRONA KRAWĘDZI

42; 1; 316052180  WYŁĄCZNIK ELEKTRON. KOMPLET,Defond 230V

43; 1; 339127730  OPASKA ZACISKOWA PRZEWODU

44; 1; 344094550  OSŁONA PRZECIWZGIĘCIOWA PRZEWODU

45; 1; 344487800  PRZEWÓD Z CEE WTYCZKA

46; 1; 315013300  ZIELONA OSŁONA SILNIKA

47; 1; 338063470  TABLICZKA ZNAMIONOWA

48; 1; 343397490  AMORTYZATOR

49; 1; 343397700  DŹWIGNIA USTALAJĄCA

50; 1; 342002170  SPRĘŻYNA

52; 1; 141116800 BLACHOWKRĘT SOCZEWKOWY

88; 1; 341006090 TULEJA DYSTANSOWA

89; 1; 141124190 WKRĘT

99; 1; 316064090 KOŁNIERZ PRZEKŁADNI KOMPL.

880; 1; 344130910 SMAR 1 G

1001; 1; 338505670 Verdrahtungsplan
