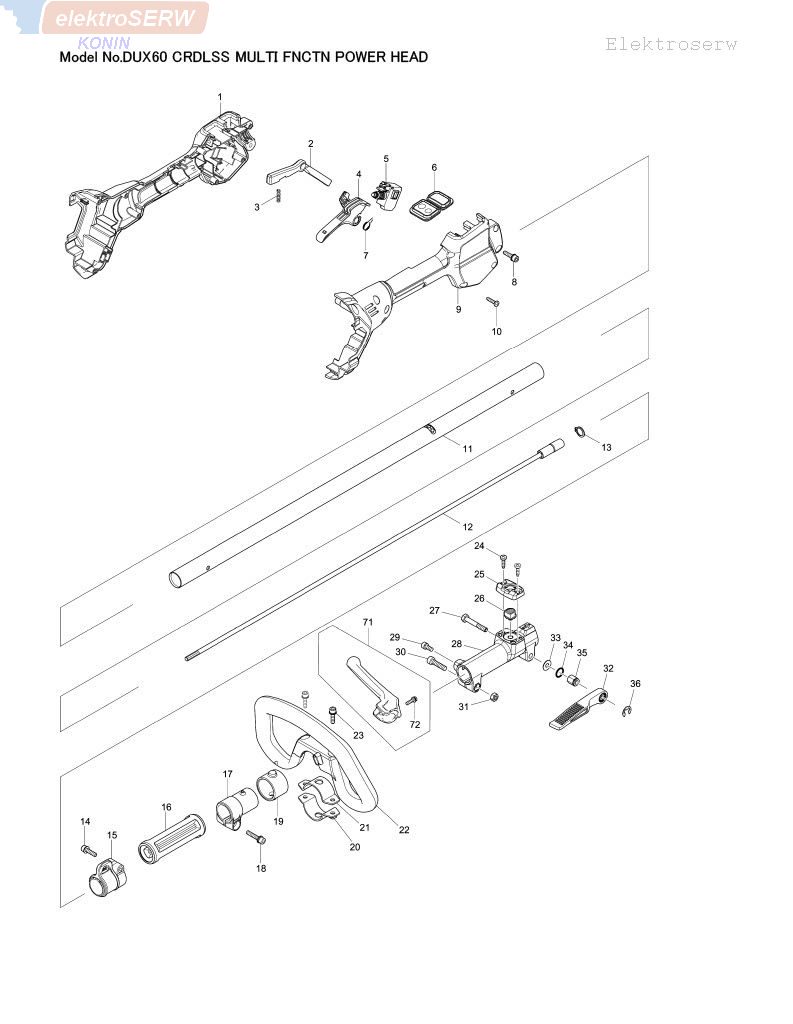

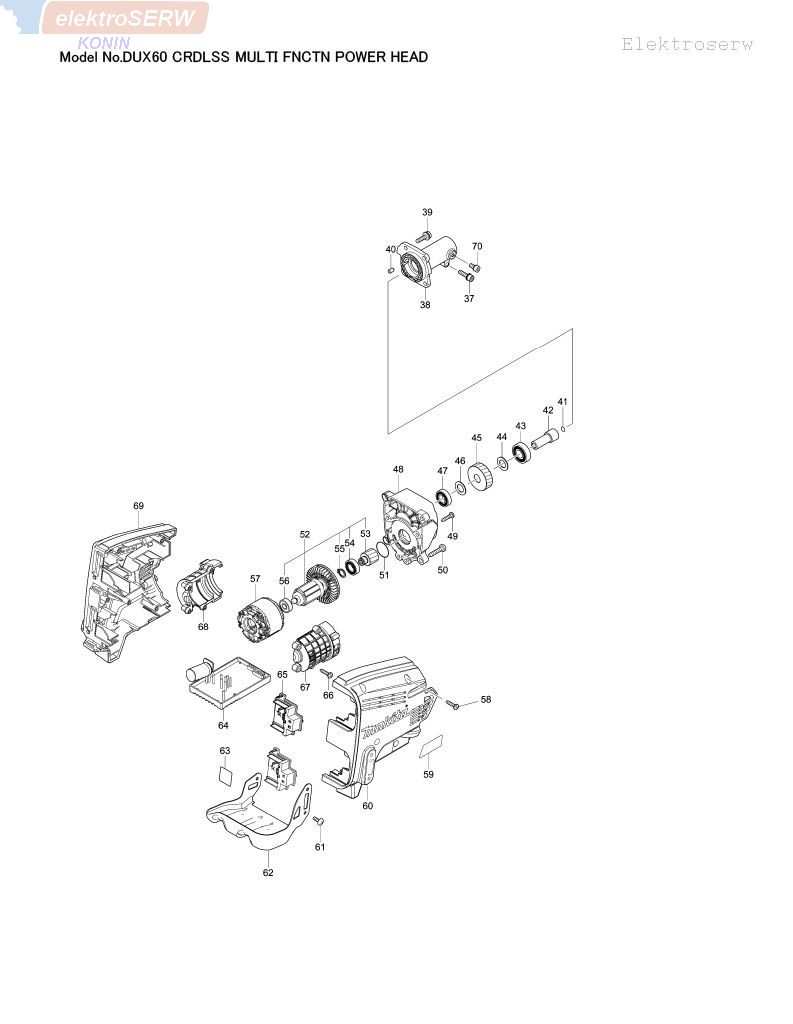

* Spis części do DUX60 - CRDLSS MULTI FNCTN POWER HEAD / akumulatorowy multisystem ogrodowy

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 183G31-7  Zestaw uchwytu;  1

C10; 931202-6  HEX. NUT M5;  1

002; 457773-0  Dźwignia blokady włączenia;  1

003; 233101-1  Sprężyna dociskowa 4;  1

004; 457771-4  Dźwignia przełącznika;  1

005; 650709-0  Przełącznik C3JW-1A-P;  1

006-1; 141J14-1  SUB CONTROLLER COMPLETE;  1

007; 233540-5  Sprężyna skrętna 11;  1

008; 922233-6  Śruba imbusowa M5X20 WR;  1

009; 183G31-7  Zestaw uchwytu;  1

C10; 931202-6  HEX. NUT M5;  1

010; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  8

011; 141499-1 S HAFT PIPE B COMPLETE;  1

C11; 8029L8-6  CAUTION LABEL;  1

012; 141238-9  SHAFT B COMPLETE;  1

013; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

014; 922233-6  Śruba imbusowa M5X20 WR;  1

015; 168478-4  Wieszak;  1

C10; 931202-6  HEX. NUT M5;  1

016; 451601-1  SPACER 24;  1

017; 457269-1  PIPE HOLDER 24;  1

018; 922244-1  Śruba imbusowa M5X25 WG;  1

019; 424942-8  Amortyzator;  1

020; 347114-7  LOWER CLAMP 35;  1

021; 347113-9  UPPER CLAMP 35;  1

022; 457772-2  Uchwyt pałąkowy;  1

C10; 263005-3  Sztyft gumowy 6;  1

023; 922233-6  Śruba imbusowa M5X20 WR;  2

024; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  2

025; 452840-6  Osłona przycisku zwalniającego;  1

026; 452839-1  RELEASE BUTTON;  1

027; 265596-0  Śruba z łbem sześciokątnym M6X40;  1

028; 318750-6  JOINT 24;  1

028-1; 312D49-5  JOINT24;  1

029; 922211-6  Śruba imbusowa M5X12 W;  1

030; 922342-1  Śruba imbusowa M6X25;  1

031; 931302-2  HEX. NUT M6;  1

032; 272268-0  Dźwignia 94;  1

033; 253332-6  Podkładka 6;  1

034; 213105-9  O-ring 11;  1

035; 252159-1  HEX. NUT M6;  1

036; 961014-3  Pierścień blokujący (EXT) E-8;  1

037; 922233-6  Śruba imbusowa M5X20 WR;  1

038-1; 319919-5  PIPE BRACKET;  1

039; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  4

040; 263002-9  Sztyft gumowy 4;  1

041; 213045-1  O-ring 6;  1

042; 325811-5  Piasta wrzeciona;  1

043; 211148-5  BALL BEARING 6001ZZ;  1

044; 253744-3  Podkładka 12;  1

045; 227720-3  Koło zębate śrubowe 33;  1

046; 253744-3  Podkładka 12;  1

047-1; 210260-8  BALL BEARING 6901ZZ;  1

048; 319608-2  GEAR BOX;  1

049; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  4

050; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  4

051; 213961-7  O-ring 22;  1

052-1; 510506-5  ROTOR ASS'Y;  1

053; 227721-1  Koło zębate śrubowe 16;  1

054-1; 210258-5  BALL BEARING 6900DDW;  1

055; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

056-1; 210269-0  BALL BEARING 607ZZ;  1

057; 629269-3  Stojan;  1

058; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  6

059; 853S61-1  Tabliczka znamionowa DUX60;  1

060; 183G29-4  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  4

C20; 252126-6  HEX. LOCK NUT M4-7;  3

061; 251314-2  Wkręt z łbem grzybkowym M4X12;  3

062; 346858-6  BATTERY GUARD;  1

063; 853S66-1  Etykieta z numerem seryjnym DUX60;  1

064-3; 620D86-8  CONTROLLER;  1

065; 644809-6  Zacisk;  2

066; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  4

067; 183G30-9  Obudowa silnika kpl.;  1

068; 183G30-9  Obudowa silnika kpl.;  1

069; 183G29-4  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  4

C20; 252126-6  HEX. LOCK NUT M4-7;  3

070; 922211-6  Śruba imbusowa M5X12 W;  1

071; 144315-6  BARRIER COMPLETE;  1

072; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  1

A01; 125516-5  BAND ASSEMBLY;  1

A02; 783202-0  Klucz imbusowy 4;  1

A04; 831304-7  Torba na akcesoria;  1

A05-1B; 782238-6  Klucz montażowy 17;  1

A07B; 456924-2  Osłona narzędzia;  1

A08B; 195150-5  Ostrze tnące kpl.;  1

A09B; ***EM404MP  BRUSH CUTTER ATTACHMENT;  1

A10B; 195638-5  Torba na narzędzia;  1
