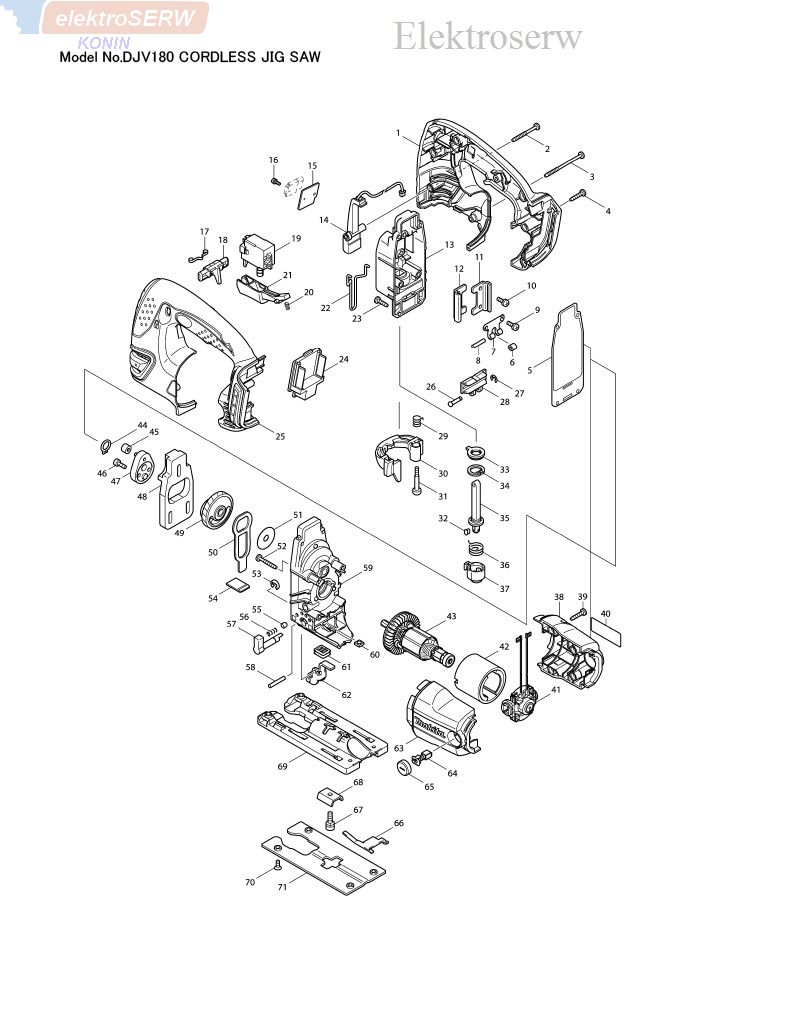

* Spis części do DJV180 - CORDLESS JIG SAW / wyrzynarka akumulatorowa

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 187725-4  Rękojeść kpl.; 1

002; 266048-4  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X40; 1

003; 266091-3  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X50; 1

004; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18; 5

005; 442138-9  Uszczelka; 1

006; 214031-5  PLANE BEARING 4; 1

007; 232207-2  Sprężyna płytkowa; 1

008; 256117-9  Kołek 4; 1

009; 911111-5  Wkręt z łbem stożkowym ściętym M4X10 W; 2

010; 911111-5  Wkręt z łbem stożkowym ściętym M4X10 W; 2

011; 345240-6  LINEAR GUIDE; 1

012; 345240-6  LINEAR GUIDE; 1

013; 153338-3  Komplet pokrywy obudowy przekładni; 1

C10; 253313-0  Podkładka 14; 1

C20; 257250-0  Pierścień 20; 1

C30; 421815-6  Uszczelka przeciwpyłowa 8; 1

014; 631744-7  Obwód lampy; 1

015; 689070-8  Płytka promiennikowa; 1

016; 911006-2  Wkręt z łbem stożkowym ściętym M3X8 W; 1

017; 232152-1  Sprężyna płytkowa; 1

018; 419613-0  LOCK OFF BUTTON; 1

019; 650650-7  Przełącznik C3LA-2A-PLSRS; 1

020; 233118-4  Sprężyna dociskowa 4; 1

021; 419754-2  Dźwignia przełącznika; 1

022; 324233-6  Spinacz; 1

023; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16; 4

024; 644808-8  Zacisk; 1

025; 187725-4  Rękojeść kpl.; 1

026; 268090-1  Sztyft ramienny. 4; 1

027; 961017-7  Pierścień blokujący (EXT) E-3; 1

028; 310134-4  SLIDER; 1

029; 231659-4  Sprężyna skrętna 6; 1

030; 419820-5  Blokada brzeszczota; 1

031; 265026-1  Wkręt pasowany z łbem stożkowym ściętym M4; 1

032; 310135-2  Kołek popychający; 1

033; 421817-2  Osłona przeciwpyłowa; 1

034; 962068-3  Pierścień ustalający (WEWN.) okrągły R-18; 1

035; 165326-8  Pręt; 1

036; 231660-9  Sprężyna skrętna 15; 1

037; 310136-0  BLADE HOLDER; 1

038; 188208-7  Obudowa silnika kpl.; 1

039; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18; 4

040; 815K50-6  Tabliczka znamionowa DJV180; 1

041; 638504-8  Komplet kielicha końcowego; 1

042; 638373-7  Jarzmo; 1

043; 619206-5  Wirnik silnika elektrycznego; 1

044; 961004-6  Pierścień ustalający (ZEWN.) S-8; 1

045; 212092-9  NEEDLE BEARING 407; 1

046; 265353-6  Śruba imbusowa M4X12; 2

047; 153336-7  CRANK COMPLETE; 1

048; 313108-4  Płytka stabilizująca; 1

049; 158168-7  Komplet przekładni; 1

050; 345235-9  Płytka dociskowa; 1

051; 253877-4  Podkładka 8; 1

052; 266050-7  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X30; 4

053; 961018-5  Pierścień blokujący (EXT) E-5; 1

054; 417839-8  Płytka uszczelniająca; 1

055; 286032-3  CAP 5; 1

056; 233139-6  Sprężyna dociskowa 3; 1

057; 272280-0  Dźwignia 17; 1

058; 268063-4  Kołek 4; 1

059; 158169-5  Obudowa przekładni kpl.; 1

060; 252171-1  SQUARE NUT M5-8; 1

061; 421816-4  Uszczelka przeciwpyłowa; 1

062; 153334-1  RETAINER COMPLETE; 1

063; 188208-7  Obudowa silnika kpl.; 1

064; 191971-3  Szczotki węglowe; 1

065; 643807-7  BRUSH HOLDER CAP; 2

066; 232208-0  Sprężyna płytkowa; 1

067; 922226-3  Śruba imbusowa M5X18 W; 1

068; 345237-5  Płytka zaciskowa; 1

069; 317565-8  Podstawa; 1

070; 912107-9  Wkręt z łbem wpuszczanym M4X8; 4

071; 345238-3  Płytka podstawy; 1

A01; 415524-7  Płyta szczelinowa; 1

A02; 417852-6  Nakładka; 1

A03; 417853-4  DUST NOZZLE; 1

A04; A-85737  JIGSAW BLADE NO.B22; 1

A05; A-85628  JIGSAW BLADE NO.B10; 1

A06; A-85793  JIGSAW BLADE NO.BR13; 1

A07; 783202-0  Klucz imbusowy 4; 1

A08D; ***DC18RC  DC18RC FAST CHARGER; 1

A08E; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A08F; ***DC18RC  DC18RC FAST CHARGER; 1

A08H; ***DC18RC  DC18RC FAST CHARGER; 1A08I; ***DC18RC  DC18RC FAST CHARGER; 1

A09E; 837639-4  Wewnętrzna wkładka; 1

A09-3D; 197600-6  Akumulator kpl. BL1830B; 2

A09-3F; 197600-6  Akumulator kpl. BL1830B; 2

A09-3H; 197265-4  Akumulator kpl. BL1840B; 2

A09-3I; 197280-8  Akumulator kpl. BL1850B; 2

A10D; 141486-0  Komplet obudowy z tworzywa sztucznego; 1

C10; 450909-0  Zatrzask; 2

A10E; 803H12-8  Etykieta DJV180ZJ; 1

A10F; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A10H; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A10I; 821550-0  Walizka systemowa (typ 2); 1

C10; 453974-8  Zatrzask; 4

A11D; 803H17-8  Nalepka z nazwą modelu DJV180RFE; 1

A11E; 803H13-6  Etykieta obudowy z tworzywa sztucznego DJV180ZJ; 2

A11F; 837639-4  Wewnętrzna wkładka; 1

A11H; 837639-4  Wewnętrzna wkładka; 1

A11I; 837639-4  Wewnętrzna wkładka; 1

A12D; 450128-8  Pokrywa akumulatora; 1

A12F; 450128-8  Pokrywa akumulatora; 1

A12H; 450128-8  Pokrywa akumulatora; 1

A12I; 450128-8  Pokrywa akumulatora; 1

A13F; 803H10-2  Etykieta DJV180RFJ; 1

A13H; 804M33-3  Etykieta DJV180RMJ; 1

A13I; 809N03-3  Etykieta DJV180RTJ; 1

A14F; 803H11-0  Etykieta obudowy z tworzywa sztucznego DJV180RFJ; 2

A14H; 804M34-1  Etykieta obudowy z tworzywa sztucznego DJV180RMJ; 2

A14I; 809N04-1  Etykieta obudowy z tworzywa sztucznego DJV180RTJ; 2

E01; 688131-1  LINE FILTER; 1
