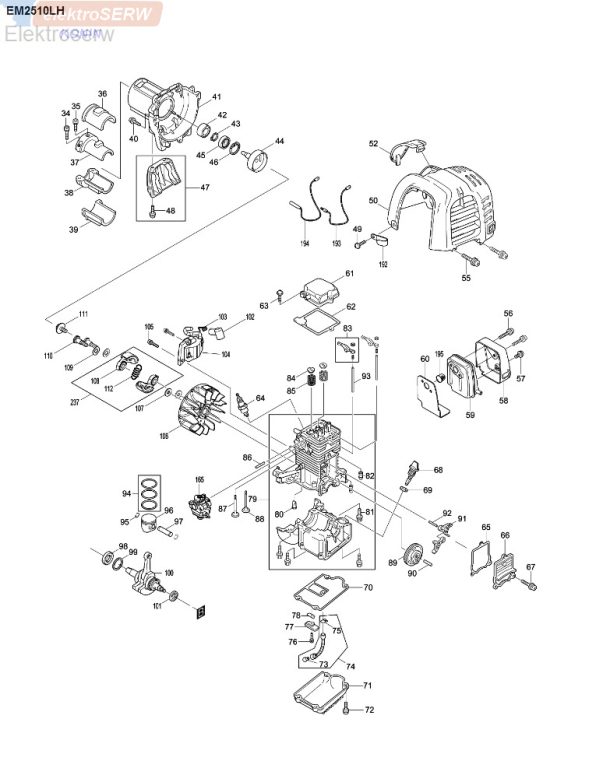

* Schemat i spis części do EM2510LH

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 456675-7  Uchwyt pałąkowy 24; 1

002; 451601-1  SPACER 24; 1

003; 126487-9  Rękojeść sterująca kpl.; 1

004; 347091-3  Wieszak 24; 1

005; 922212-4  Śruba imbusowa M5X12; 2

006; 143868-2  SHAFT PIPE COMPLETE A; 1

C10; 808723-2  Etykieta ostrzegawcza; 1

C20; 809D28-7  Etykieta ostrzegawcza; 1

007; 819312-8  Etykieta z logo Makita; 1

008; 801D19-4  Etykieta z numerem seryjnym; 1

009-1; 327056-1  SHAFT; 1

010; 922206-9  Śruba imbusowa M5X10 W; 2

011-1; 123846-8  Obudowa przekładni kpl.; 1

014; 210049-4  BALL BEARING 609ZZ; 1

015; 961005-4  Pierścień ustalający (ZEWN.) S-9; 1

016; 962103-7  Pierścień ustalający (WEWN.) R-24; 1

017; 922241-7  Śruba imbusowa M5X25 W; 1

018; 265590-2  Śruba z łbem sześciokątnym M8X10 R; 1

020; 183A00-2  CUTTER SHAFT SET; 1

023; 210115-7  BALL BEARING 6001LLU; 1

024; 962106-1  Pierścień ustalający (WEWN.) R-28; 1

025; 326840-1  Podkładka ustalająca; 1

026; 346084-7  Podkładka zacisku; 1

027; 168526-9  Pokrywa kpl.; 1

028; 264025-0  HEX. NUT M10-17; 1

029; 452260-4  Osłona; 1

030; 413143-3  Podkładka; 2

031; 266280-0  Śruba imbusowa M6X25; 2

032; 347012-5  PROTECTOR CLAMP 24; 1

033; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 1

034; 922226-3  Śruba imbusowa M5X18 W; 2

035; 922211-6  Śruba imbusowa M5X12 W; 1

036; 424191-7  Amortyzator rury wału napędowego 1; 1

037; 318270-0  Wspornik rury 1; 1

038; 318271-8  Wspornik rury 2; 1

039; 424107-2  Amortyzator rury wału napędowego 2; 1

040; 922222-1  Śruba imbusowa M5X16; 3

041; 318329-3  Obudowa sprzęgła; 1

042; 450569-8  SPACER; 1

043; 961052-5  Pierścień ustalający (ZEWN.) S-12; 1

044-1; 168809-7  Bęben sprzęgła; 1

045; 210111-5  BALL BEARING 6201LLU; 1

046; 962151-6  Pierścień ustalający (WEWN.) R-32; 1

047; 195144-0  Zestaw stojaków; 1

048; 911218-7  Wkręt z łbem stożkowym ściętym M5X14 WR; 2

049; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR; 2

050; 450654-7  Pokrywa cylindra; 1

052; 452144-6  Osłona wtyczki; 1

055; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR; 2

056; 266440-4  Śruba imbusowa M5X40; 2

057; 265184-3  Wkręt z łbem grzybkowym M5X5; 1

058; 345915-7  Pokrywa tłumika; 1

059; 168469-5  Tłumik; 1

060; 345916-5  Uszczelnienie tłumika; 1

061-1; 140B46-7  Pokrywa cylindra; 1

062; 162275-0  Uszczelka pokrywy górnej cylindra; 1

063; 922223-9  Śruba imbusowa M5X16 WR; 3

064; 168534-0  SPARK PLUG; 1

065; 162274-2  Uszczelka; 1

066; 318443-5  Pokrywa boczna cylindra; 1

067; 922217-4  Śruba imbusowa M5X14; 3

068; 450565-6  Wskaźnik poziomu oleju; 1

069; 424100-6  Uszczelka korka spustu oleju; 1

070; 162276-8  Uszczelka skrzynki; 1

071; 318442-7  Osłona oleju; 1

072; 922217-4  Śruba imbusowa M5X14; 4

073; 325666-8  Ciężar oleju; 1

074; 125553-9  OIL TUBE ASSEMBLY; 1

075; 282020-8  HOSE CLAMP; 1

076; 922112-8  Śruba imbusowa M4X10; 1

077; 318440-1  Płytka ustalająca; 1

078; 346083-9  Zawór przewodu; 1

079; 135375-9  Blok cylindra; 1

080; 424201-0  Zawór cylindra; 2

081; 922217-4  Śruba imbusowa M5X14; 8

082; 424200-2  SPACER; 2

083; 125554-7  Zespół wahacza; 2

084; 325668-4  SPRING RETAINER; 2

085; 234108-0  Sprężyna dociskowa 9; 2

086; 256200-2  Kołek 5; 1

087; 326367-1  Zawór dolotowy; 1

088; 326366-3  Zawór wylotowy; 1

089; 125552-1  Zespół przekładni krzywkowej; 1

090; 268238-5  Kołek 5; 1

091; 313169-4  Podnośnik krzywkowy; 2

092; 268239-3  Kołek 4; 1

093; 256865-0  Pręt 2.5; 2

094; 196595-0  Komplet pierścieni tłoka; 1

095; 233976-8  Zacisk; 2

096; 318441-9  Tłok; 1

097; 257781-9  Sworzeń tłoka; 1

098-1; 213089-1  Uszczelka olejowa 12; 1

099; 267400-9  Podkładka 23; 1

100; 135539-5  CRANKSHAFT ASSEMBLY; 1

101-1; 213769-9  Uszczelka olejowa 10; 1

102; 424105-6  PLUG CAP; 1

103; 324891-8  Sprężyna kapturka świecy; 1

104; 168816-0  Moduł; 1

105; 922138-0  Śruba imbusowa M4X20 WR; 2

106; 319012-5  Koło z wentylatorem; 1

107; 267812-6  Podkładka 6; 2

108; 161332-1  CLUTCH SHOE; 2

109; 267817-6  Podkładka 8; 2

110; 266864-4  Śruba pasowanya z łbem 6-kątowym M6X25; 2

111; 265577-4  Śruba z łbem sześciokątnym M6X16; 1

112; 231881-3  Sprężyna naciągu 7; 1

113-1; 127108-6  FUEL TANK CAP ASSEMBLY; 1

116; 810455-9  Tabliczka ostrzegawcza; 1

117; 424102-2  Płyta; 1

118; 424103-0  Płyta; 1

119; 424104-8  Amortyzator; 1

120; 450566-4  Zbiornik paliwa; 1

121-1; 163447-0  FUEL FILTER; 1

122; 345920-4  HOSE CLAMP; 1

123; 168472-6  TUBE COMPLETE; 1

124; 125517-3  Rozrusznik kpl.; 1

125; 168483-1  PULLEY; 1

126; 266585-8  Wkręt samogwintujący z grubym łbem 5X12; 1

127; 451938-6  Kołnierz; 1

128; 451937-8  Szpula; 1

129; 232258-5  Sprężyna spiralna; 1

130; 325923-4  Ramię wahliwe; 1

131; 424319-7  Uchwyt rozrusznika; 1

132; 444019-3  Linka rozrusznika; 1

133; 809D35-0  Nalepka z nazwą modelu EM2510LH; 1

134; 265188-5  Wkręt z łbem stożkowym ściętym M5X68; 2

135; 345919-9  Płyta; 1

136; 423376-2  Uszczelka korka spustu oleju; 1

137; 450560-6  Płytka dławika; 1

138; 911218-7  Wkręt z łbem stożkowym ściętym M5X14 WR; 1

139; 450561-4  Osłona filtra powietrza; 1

140; 443141-3  Filtr powietrza; 1

141; 443140-5  Filtr powietrza; 1

142; 345918-1  HOSE CLAMP; 1

143; 422041-0  BREATHER PIPE; 1

144; 422042-8  PIPE; 1

145-1; 123845-0  Płytka filtra kpl.; 1

C11; 455407-9  Płytka filtra powietrza; 1

146-1; 457241-3  Dźwignia dławika; 1

147-1; 213094-8  O-ring 15; 1

148-1; 424938-9  Zawór cylindra; 1

149-1; 213093-0  O-ring 14; 1

150-1; 457240-5  Płytka zaworu zwrotnego; 1

151-1; 424937-1  Zawór cylindra; 1

152-1; 161572-1  Uszczelka separatora; 1

153-1; 161571-3  Płytka separatora; 1

154; 413121-3  Uszczelka gaźnika; 1

155; 922228-9  Śruba imbusowa M5X18 WR; 2

156; 450559-1  Izolator; 1

159; 324961-3  INTAKE PIPE; 1

160; 413120-5  Uszczelnienie izolatora; 1

161; 213078-6  O-ring 10; 1

162; 922213-2  Śruba imbusowa M5X12 WR; 1

163; 450562-2  CLAMP; 1

165; 168497-0  Gaźnik dpc; 1

166; 140437-0  PUMP BODY; 1

167; WJ00014070  INLET SCREEN; 1

168; 442154-1  Uszczelka gaźnika; 1

169-2; WJ00095586  DIAPHRAGM ASS'Y; 1

170; 140438-8  AIR PURGE BODY; 1

171; 424314-7  PRIMER PUMP; 1

172; 346270-0  Pokrywa pompy primer; 1

173; 266582-4  Wkręt samogwintujący z łbem płasko-soczewkowym 3X24; 4

174-1; WJ00009599  PUMP DIAPHRAGM; 1

175; 442155-9  Uszczelka pompy; 1

176; 325924-2  Dysza; 1

177; 213538-8  O-ring 2; 1

178; 234183-6  Sprężyna 5-9; 1

179; 266581-6  Wkręt z łbem stożkowym ściętym M3X8 W; 2

180; 325922-6  SWIVEL; 1

181; 413140-9  Podkładka; 1

182; 257964-1  Pierścień blokujący (EXT) E3; 1

184; 345964-4  TANK GUARD; 1

185; 814998-3  Etykieta z numerem seryjnym; 1

189; 911148-2  Wkręt z łbem stożkowym ściętym M4X25 WR; 2

190; 911213-7  Wkręt z łbem stożkowym ściętym M5X12 WR; 2

191; 331835-1  SPACER; 2

192; 345963-6  CLAMP; 1

193; 632E38-3  Moduł przewodu; 1

194; 632E39-1  Moduł przewodu; 1

195; 324980-9  Wychwytnik iskier; 1

208; 233540-5  Sprężyna skrętna 11; 1

209; 233541-3  Sprężyna skrętna 7; 1

210; 266326-2  Wkręt samogwintujący z grubym łbem 4X18; 4

211; 922218-2  Śruba imbusowa M5X14 WR; 2

212; 188832-6  Obudowa dźwigni kpl.; 1

213; 346248-3  CLAMP 24; 2

214; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16; 1

215; 168549-7  Linka gazu; 1

216; 232251-9  Sprężyna płytkowa; 1

217; 455313-8  Dźwignia przepustnicy; 1

218; 451593-4  Dźwignia blokująca; 1

219; 451594-2  Dźwignia przełącznika; 1

220; 451595-0  Pokrywa włącznika; 1

221; 451602-9  CORRUGATE TUBE; 1

222; 638676-9  Moduł przewodu; 1

223; 638677-7  Moduł przewodu; 1

224; 347011-7  PIPE CLAMP 29; 1

225; 443170-6  Filc; 1

226; 819431-0  Znacznik ostrzegawczy; 1

227; 922212-4  Śruba imbusowa M5X12; 1

228; 143695-7  BARRIER COMPLETE; 1

229; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR; 1

234; 263005-3  Sztyft gumowy 6; 1

235; 135753-3  Zespół przedłużenia osłony; 1

236; 347050-7  Przecinak; 1

237; 126135-0  Sprzęgło kpl.; 1

238; 123465-0  Silnik kpl.; 1

239; 347094-7  CLAMP 24; 1

A01; 125516-5  BAND ASSEMBLY; 1

A03; 783013-3  Wkrętak 16-17; 1

A04; 783217-7  Klucz imbusowy 5; 1

A05; 783202-0  Klucz imbusowy 4; 1

A06; 197993-1  Głowica żyłkowa kpl. 95-M10L; 1

C10; 144259-0  Osłona szpuli kpl.; 1

A07; 831304-7  Torba na akcesoria; 1
