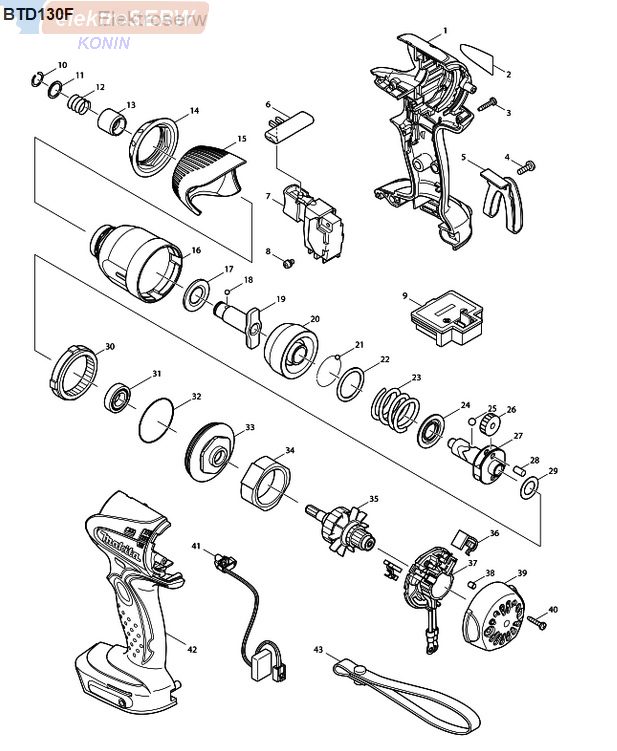

* Schemat i spis części do BTD130F - CORDLESS IMPACT DRIVER / akumulatorowa wkrętarka udarowa
pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:
001-3A; 187469-6  Obudowa kpl.;  1
001-3B; 187473-5  Obudowa kpl.;  1
001-3C; 187471-9  Obudowa kpl.;  1
001-3D; 187469-6  Obudowa kpl.;  1
001-3E; 187473-5  Obudowa kpl.;  1
001-3F; 187471-9  Obudowa kpl.;  1
002; 861532-0  Tabliczka znamionowa BTD130F;  1
003; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16;  8
004; 251314-2  Wkręt z łbem grzybkowym M4X12;  1
005-2; 346317-0  Hak;  1
006; 419041-9  Dźwignia;  1
007; 650564-0  Przełącznik TG553FSB-1;  1
008; 652045-0  Wkręt z łbem stożkowym ściętym M3.5X5;  2
009-1; 643811-6  Zacisk;  1
010; 231951-8  Sprężyna pierścieniowa 11;  1
011; 267085-1  Podkładka 12;  1
012; 233005-7  Sprężyna dociskowa 13;  1
013; 324420-7  Tuleja;  1
014-2; 424370-7  BUMPER;  1
015-1; 452380-4  Pokrywa obudowy mech. udarowego;  1
016; 154590-6  Obudowa mechanizmu udarowego;  1
017; 261108-7  Podkładka nylonowa 14;  1
018; 216001-0  Kulka stalowa 3.5;  2
019; 324432-0  Kowadło M;  1
020; 324583-9  Bijak;  1
021; 216001-0  Kulka stalowa 3.5;  24
022; 267175-0  Podkładka 24;  1
023; 233430-2  Sprężyna dociskowa 24;  1
024; 267766-7  Podkładka 14;  1
025; 216011-7  Kulka stalowa 5.6;  2
026-1; 227362-3  Koło zębate 22;  2
027; 324552-0  Wrzeciono;  1
028; 256253-1  Kołek 5;  2
029; 267212-0  Podkładka 12;  1
030; 227150-8  Koło zębate wewnętrzne 51;  1
032; 213507-9  O-ring 40;  1
033-1; 154769-9  BEARING BOX COMPLETE;  1
034; 638396-5  Jarzmo;  1
035-2; 619370-2  Wirnik silnika elektrycznego;  1
036-2; 194427-5  Szczotki węglowe;  1
037-1; 638895-7  Uchwyt szczotek węglowych;  1
C10; 231696-8  Sprężyna skrętna R;  1
C20; 231697-6  Sprężyna skrętna L;  1
038; 263032-0  Sztyft gumowy 4;  2
039A; 418981-8  Tylna pokrywa;  1
039B; 418983-4  Tylna pokrywa;  1
039C; 418982-6  Tylna pokrywa;  1
039D; 418981-8  Tylna pokrywa;  1
039E; 418983-4  Tylna pokrywa;  1
039F; 418982-6  Tylna pokrywa;  1
040; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16;  2
041; 631631-0  Obwód lampy;  1
042-3A; 187469-6  Obudowa kpl.;  1
042-3B; 187473-5  Obudowa kpl.;  1
042-3C; 187471-9  Obudowa kpl.;  1
042-3D; 187469-6  Obudowa kpl.;  1
042-3E; 187473-5  Obudowa kpl.;  1
042-3F; 187471-9  Obudowa kpl.;  1
A01-1A; ***DC18SC  DC18SC CHARGER;  1
A01-1B; ***DC18SC  DC18SC CHARGER;  1
A01-1C; ***DC18SC  DC18SC CHARGER;  1
A01-1D; ***DC18RC  DC18RC FAST CHARGER;  1
A01-1E; ***DC18RC  DC18RC FAST CHARGER;  1
A01-1F; ***DC18RC  DC18RC FAST CHARGER;  1
A02-A; 197616-1  Akumulator kpl. BL1430B;  2
A03-4A; 824753-5  Walizka plastikowa;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A03-4B; 824753-5  Walizka plastikowa;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A03-4C; 824753-5  Walizka plastikowa;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A03-5D; 141205-4  Komplet obudowy z tworzywa sztucznego;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A03-5E; 141205-4  Komplet obudowy z tworzywa sztucznego;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A03-5F; 141205-4  Komplet obudowy z tworzywa sztucznego;  1
C10; 324207-7  SHAFT;  1
C20; 413098-2  Płyta;  4
C30; 417724-5  Zatrzask;  2
C40; 419215-2  Pokrywa obudowy z tworzywa sztucznego;  1
C50; 419216-0  Rękojeść;  1
A07; 450128-8  Pokrywa akumulatora;  1
