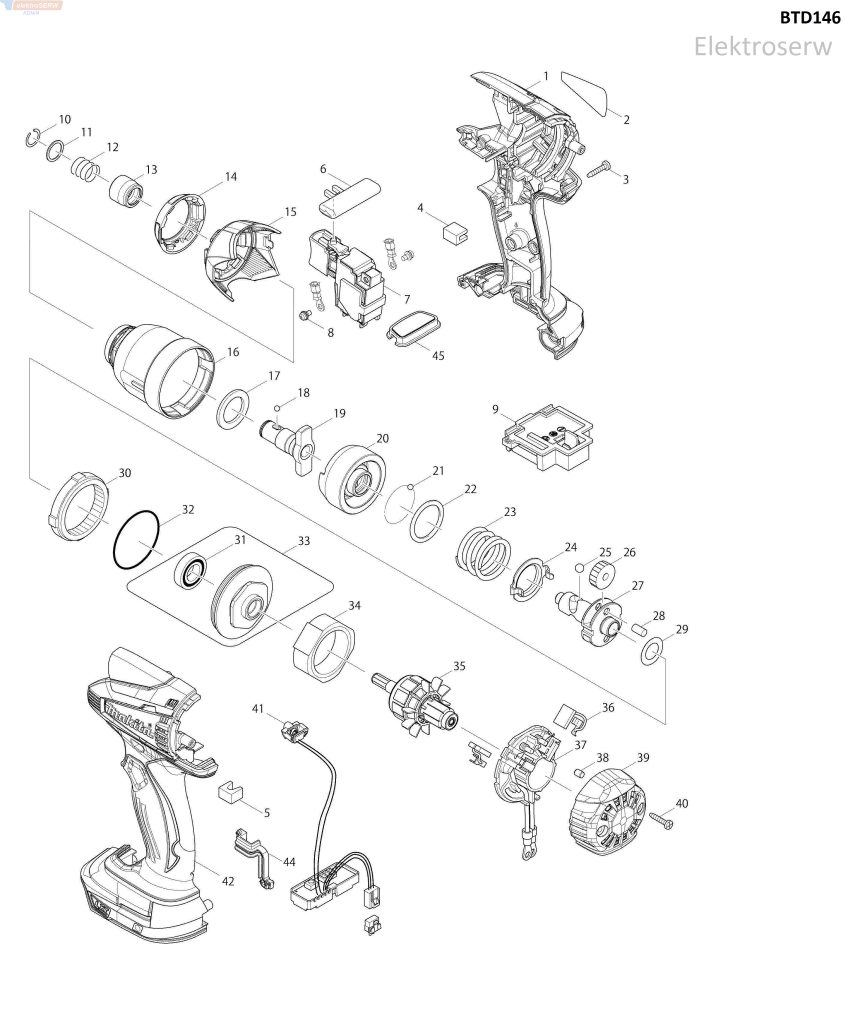

* Spis części do BTD146

pozycja artykułu, nr katalogowy, opis produktu, ilość:

001; 187116-9  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

002; 896222-6  Tabliczka znamionowa BTD146;  1

003; 266429-2  Wkręt samogwintujący z grubym łbem 3X16;  8

004; 423423-9  Gąbka B;  1

005; 423422-1  Gąbka A;  1

006; 419041-9  Dźwignia;  1

007; 650241-4  Przełącznik TG573FSB-1;  1

007-1; 650722-8  Przełącznik TG573FSB-1;  1

008; 652045-0  Wkręt z łbem stożkowym ściętym M3.5X5;  2

009; 643852-2  Zacisk;  1

010; 231951-8  Sprężyna pierścieniowa 11;  1

011; 267085-1  Podkładka 12;  1

012; 233005-7  Sprężyna dociskowa 13;  1

013 ;326072-0  Tuleja wiertła;  1

014; 424429-0  BUMPER;  1

015; 452837-5  Pokrywa obudowy mech. udarowego;  1

016; 140946-9  Obudowa mechanizmu udarowego;  1

017; 261151-6  Podkładka nylonowa 19;  1

018; 216001-0  Kulka stalowa 3.5;  2

018-1; 216040-0  Kulka stalowa 3.5;  2

019; 326071-2  Kowadło M;  1

020; 326054-2  Bijak;  1

021; 216001-0  Kulka stalowa 3.5;  24

021-1; 216040-0  Kulka stalowa 3.5;  24

022; 267175-0  Podkładka 24;  1

023; 233430-2  Sprężyna dociskowa 24;  1

024; 346466-3  Płyta;  1

025; 216011-7  Kulka stalowa 5.6;  2

025-1; 216041-8  Kulka stalowa 5.6;  2

026; 227233-4  Koło zębate 22;  2

026-1; 227362-3  Koło zębate 22;  2

027; 326066-5  Wrzeciono;  1

028; 256253-1  Kołek 5;  2

029; 253362-7  Podkładka 12;  1

030; 227150-8  Koło zębate wewnętrzne 51;  1

031; 211140-1  BALL BEARING 6901LLB;  1

032; 213507-9  O-ring 40;  1

033; 158145-9  BEARING BOX COMPLETE;  1

034; 638396-5  Jarzmo;  1

035; 619247-1  Wirnik silnika elektrycznego;  1

035-1; 619372-8  Wirnik silnika elektrycznego;  1

036; 194427-5  Szczotki węglowe;  1

037; 638895-7  Uchwyt szczotek węglowych;  1

C10; 688161-2  LINE FILTER;  1

038; 263032-0  Sztyft gumowy 4;  2

039; 452832-5  Tylna pokrywa;  1

040; 266429-2  Wkręt samogwintujący z grubym łbem 3X16;  2

041; 620052-1  Obwód lampy;  1

042; 187116-9  Obudowa kpl.;  1

C10; 263005-3  Sztyft gumowy 6;  2

044; 424430-5  Uszczelka;  1

045; 140963-9  Komplet płytki przełącznika;  1

A01; 266622-8  Wkręt z łbem grzybkowym M4X12;  1

A02A; 346449-3  Hak;  1

A02B; 346317-0  Hak;  1

A02C; 346317-0  Hak;  1

A02D; 346449-3  Hak;  1

A03B; 450128-8  Pokrywa akumulatora;  1

A03C; 450128-8  Pokrywa akumulatora;  1

A04B; ***DC18RC  DC18RC FAST CHARGER;  1

A04C; ***DC18RC  DC18RC FAST CHARGER;  1

A05B; 194204-5  Akumulator kpl. BL1830;  2

A05C; 194204-5  Akumulator kpl. BL1830;  2

A05-1B; 194204-5  Akumulator kpl. BL1830;  2

A05-1C; 194204-5  Akumulator kpl. BL1830;  2

A05-2B; 197600-6  Akumulator kpl. BL1830B;  2

A05-2C; 197600-6  Akumulator kpl. BL1830B;  2

A05-3B; 197600-6  Akumulator kpl. BL1830B;  2

A05-3C; 197600-6  Akumulator kpl. BL1830B;  2

A06B; 824979-9  Walizka plastkiowa;  1

A06C; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A06D; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A06-1C; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A06-1D; 821550-0  Walizka systemowa (typ 2);  1

C10; 453974-8  Zatrzask;  4

A07B; 893952-0  Etykieta obudowy z tworzywa sztucznego BTD146RFE;  2

A07C; 837670-0  Wewnętrzna wkładka;  1

A07D; 837670-0  Wewnętrzna wkładka;  1

A08C; 800P98-1  Etykieta BTD146RFJ;  1

A08D; 800R02-2  Etykieta BTD146ZJ;  1

A09C; 800P99-9  Etykieta obudowy z tworzywa sztucznego BTD146RFJ;  2

A09D; 800R03-0  Etykieta obudowy z tworzywa sztucznego BTD146ZJ;  2
