* Spis części do EY2650H - spalinowa pilarka łańcuchowa / TELESCOPIC PETROL POLE SAW



pozycja artykułu, nr katalogowy, opis produktu, ilość:

001-1; XTM0000029  GEAR CASE A;  1

002; XTM0000002  BALL BEARING 608;  1

003-2; XTM0000030  GEAR SHAFT;  1004-1; XTM0000028  BEVEL GEAR SET;  1

005; XTM0000005  WORM WHEEL;  1

007; XTM0000006  BALL BEARING 609;  1

008; XTM0000007  BALL BEARING 609Z;  1

009; 961005-4  Pierścień ustalający (ZEWN.) S-9;  1

010; 962103-7  Pierścień ustalający (WEWN.) R-24;  1

011-1; XTM0000025  OIL PUMP;  1

012; XTM0000009  SEAL;  1

013; 911111-5  Wkręt z łbem stożkowym ściętym M4X10 W;  2

014; XTM0000010  OIL PIPE ASS'Y;  1

016; 922242-5  Śruba imbusowa M5X25;  1

017; 922207-7  Śruba imbusowa M5X10;  1

018; XTM0000011  HB BOLT 6X8;  1

019-2; XTM0000027  GEAR CASE B;  1

020; XTM0000013  BALL BEARING 6001DDW;  1

021; XTM0000014  SPROCKET;  1

022-1; XTM0000031  SPROCKET WASHER;  1

023-1; XTM0000032  O RING;  1

024; 922352-8  Śruba imbusowa M6X30;  1

025-1; XTM0000017  ADJUSTER SCREW M4X30;  1

026; XTM0000018  ADJUSTER;  1

027; 922212-4  Śruba imbusowa M5X12;  4

028; XTM0000019  OIL TANK ASS'Y;  1

030; XTM0000020  TANK CAP ASS'Y;  1

031; XTM0000021  H.S.H.BOLT M5X12SW;  2

032; XTM0000022  CHAIN COVER;  1

033; XTM0000023  FLANGE NUT M6;  1

034-3; 127300-4  POLE SAW HEAD ASSEMBLY;  1

037-1; 808D12-9  Etykieta z logo Makita;  1

038; 126488-7  Rękojeść sterująca kpl.;  1

039; 266130-9  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X16;  1

040; 451595-0  Pokrywa włącznika;  1

041; 451594-2  Dźwignia przełącznika;  1

042; 232251-9  Sprężyna płytkowa;  1

043; 188832-6  Obudowa dźwigni kpl.;  1

044; 346248-3  CLAMP 24;  2

045; 922218-2  Śruba imbusowa M5X14 WR;  2

046; 451593-4  Dźwignia blokująca;  1

047; 233541-3  Sprężyna skrętna 7;  1

048; 168571-4  Linka gazu;  1

049; 233540-5  Sprężyna skrętna 11;  1

050; 455313-8  Dźwignia przepustnicy;  1

051; 638714-7  Moduł przewodu;  1

052; 638713-9  Moduł przewodu;  1

053; 452071-7  CORRUGATE TUBE;  1

054; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;

055; 188832-6  Obudowa dźwigni kpl.;  1

056; 803K81-7  Etykieta ostrzegawcza;  1

057; 801D19-4  Etykieta z numerem seryjnym;  1

058; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  1

059; 168478-4  Wieszak;  1

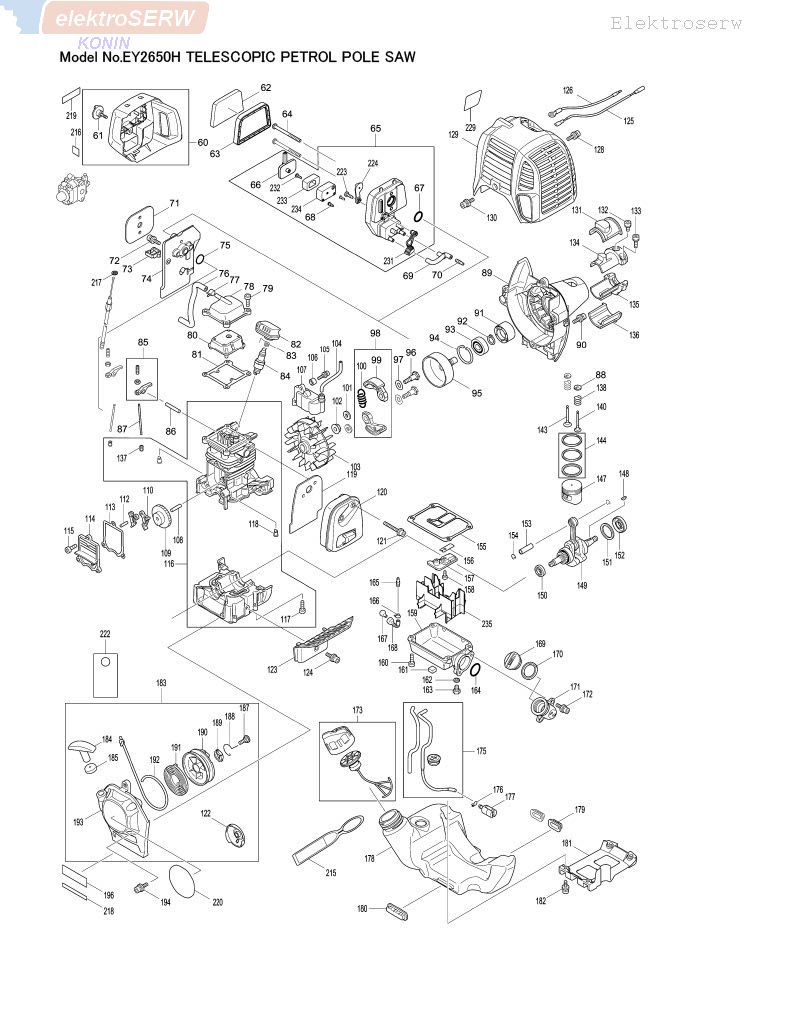

060-1; 123499-3  Osłona filtra powietrza;  1

061; 265791-2  Wkręt z łbem radełkowanym M4;  1

062-1; 443171-4  Filtr powietrza;  1

063; 443169-1  Filtr powietrza;  1

064; 266618-9  Śruba z łbem kulistym i gniazdem 6-kątnym M5X60;  2

065-1; 123501-2  Płytka filtra kpl.;  1

066; 162346-3  Płytka separatora;  1

067; 213540-1  O-ring 15;  1

068; 424316-3  Zawór cylindra;  2

069; 422099-9  PIPE;  1

070; 325665-0  JOINT PIPE;  1

071; 442153-3  Uszczelka gaźnika;  1

072; 266787-6  Śruba imbusowa M5X18 WR;  2

073; 451825-9  CLAMP;  1

074; 451729-5  Izolator;  1

075; 213547-7  O-ring 12;  1

076; 422109-2  BREATHER PIPE;  1

077; 345918-1  HOSE CLAMP;  1

078; 318745-9  Pokrywa cylindra;  1

079; 922222-1  Śruba imbusowa M5X16;  4

080; 453860-3  Pokrywa wahacza;  1

081; 162304-9  Uszczelka pokrywy górnej cylindra;  1

082; 424302-4  PLUG CAP;  1

083; 324891-8  Sprężyna kapturka świecy;  1

084; 168534-0  SPARK PLUG;  1

085; 125554-7  Zespół wahacza;  2

086; 256200-2  Kołek 5;  1

087; 256865-0  Pręt 2.5;  2

088; 325668-4  SPRING RETAINER;  2

089; 451735-0  Obudowa sprzęgła;  1

090; 922228-9  Śruba imbusowa M5X18 WR;  3

091; 450569-8  SPACER;  1

092; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

093; 210111-5  BALL BEARING 6201LLU;  1

094; 962151-6  Pierścień ustalający (WEWN.) R-32;  1

095; 165747-4  Bęben sprzęgła;  1

096; 266864-4  Śruba pasowanya z łbem 6-kątowym M6X25;  2

097; 267817-6  Podkładka 8;  2

098; 126135-0  Sprzęgło kpl.;  1

099-1; 161332-1  CLUTCH SHOE;  2

100; 231881-3  Sprężyna naciągu 7;  1

101; 267812-6  Podkładka 6;  2

102; 264039-9  CONED DISK SPRING HEXNUT M8-13;  1

103; 318569-3  Koło z wentylatorem;  1

104; 444021-6  TUBE;  1

105; 266602-4  Śruba imbusowa M4X20;  2

106; 452049-0  SPACER;  2

107; 168559-4  Moduł;  1

108; 268238-5  Kołek 5;  1

109; 125552-1  Zespół przekładni krzywkowej;  1

110; 313169-4  Podnośnik krzywkowy;  2

112; 268239-3  Kołek 4;  1

113; 162274-2  Uszczelka;  1

114; 318443-5  Pokrywa boczna cylindra;  1

115; 922222-1  Śruba imbusowa M5X16;  3

116; 135478-9  Blok cylindra;  1

117; 922222-1  Śruba imbusowa M5X16;  6

118; 424201-0  Zawór cylindra;  2

119; 346331-6  Uszczelnienie tłumika;  1

120; 168554-4  Tłumik;  1

121; 266440-4  Śruba imbusowa M5X40;  2

122; 168483-1  PULLEY;  1

123; 451731-8  Płytka tłumika;  1

124; 922218-2  Śruba imbusowa M5X14 WR;  1

125; 638707-4  Moduł przewodu;  1

126; 638708-2  Moduł przewodu;  1

128; 922218-2  Śruba imbusowa M5X14 WR;  1

129; 453266-5  Pokrywa cylindra;  1

130; 922218-2  Śruba imbusowa M5X14 WR;  1

131; 424082-2  BUFFER RUBBER;  1

132; 922211-6  Śruba imbusowa M5X12 W;  1

133; 922226-3  Śruba imbusowa M5X18 W;  2

134; 318249-1  PIPE HOLDER;  1

135; 318250-6  PIPE HOLDER;  1

136; 424083-0  BUFFER RUBBER;  1

137; 424200-2  SPACER;  2

138; 234108-0  Sprężyna dociskowa 9;  2

140-1; 326366-3  Zawór wylotowy;  1

143-1; 326367-1  Zawór dolotowy;  1

144; 195145-8  Komplet pierścieni tłoka;  1

147; 318441-9  Tłok;  1

148; 254040-2  Sworzeń wału korbowego 3;  1

149-1; 123774-7  CRANK SHAFT ASSEMBLY;  1

150-1; 213769-9  Uszczelka olejowa 10;  1

151; 267400-9  Podkładka 23;  1

152-1; 213089-1  Uszczelka olejowa 12;  1

153; 257781-9  Sworzeń tłoka;  1

154; 233976-8  Zacisk;  2

155; 162345-5  Uszczelka osłony oleju;  1

156; 346083-9  Zawór przewodu;  1

157; 318910-0  Płytka ustalająca;  1

158; 922112-8  Śruba imbusowa M4X10;  1

159; 318588-9  Osłona oleju;  1

160; 922222-1  Śruba imbusowa M5X16;  4

161; 424344-8  Amortyzator;  1

162; 346305-7  Uszczelka korka spustu oleju;  1

163; 266611-3  Śruba z łbem sześciokątnym M6X8;  1

164; 213548-5  O-ring 20;  1

165; 325665-0  JOINT PIPE;  1

166-1; 282020-8  HOSE CLAMP;  1

167-1; 325666-8  Ciężar oleju;  1

168-1; 125805-8  OIL TUBE ASSEMBLY;  1

C10; 424301-6  OIL TUBE;  1

169; 452047-4  OIL CAP;  1

170; 424343-0  Uszczelka korka spustu oleju;  1

171; 452048-2  OIL PIPE;  1

172; 922218-2  Śruba imbusowa M5X14 WR;  2

173-1; 127112-5  FUEL TANK CAP ASSEMBLY;  1

175; 168755-4  TUBE COMPLETE;  1

176; 282020-8  HOSE CLAMP;  1

177; 163518-3  GASOLINE FILTER;  1

178; 451736-8  Zbiornik paliwa;  1

179; 424080-6  BUFFER RUBBER;  2

180; 424081-4  BUFFER RUBBER;  1

181; 451737-6  TANK GUARD;  1

182; 922218-2  Śruba imbusowa M5X14 WR;  4

183; 195308-6  Zestaw startowy odrzutu;  1

184; 424319-7  Uchwyt rozrusznika;  1

185; 424359-5  Amortyzator;  1

187; 266585-8  Wkręt samogwintujący z grubym łbem 5X12;  1

188; 325923-4  Ramię wahliwe;  1

189; 451938-6  Kołnierz;  1

190; 451937-8  Szpula;  1

191; 232258-5  Sprężyna spiralna;  1

192; 444023-2  Linka rozrusznika;  1

193; 451733-4  Obudowa wentylatora;  1

194; 922223-9  Śruba imbusowa M5X16 WR;  4

196; 816565-0  Etykieta z logo Makita;  1

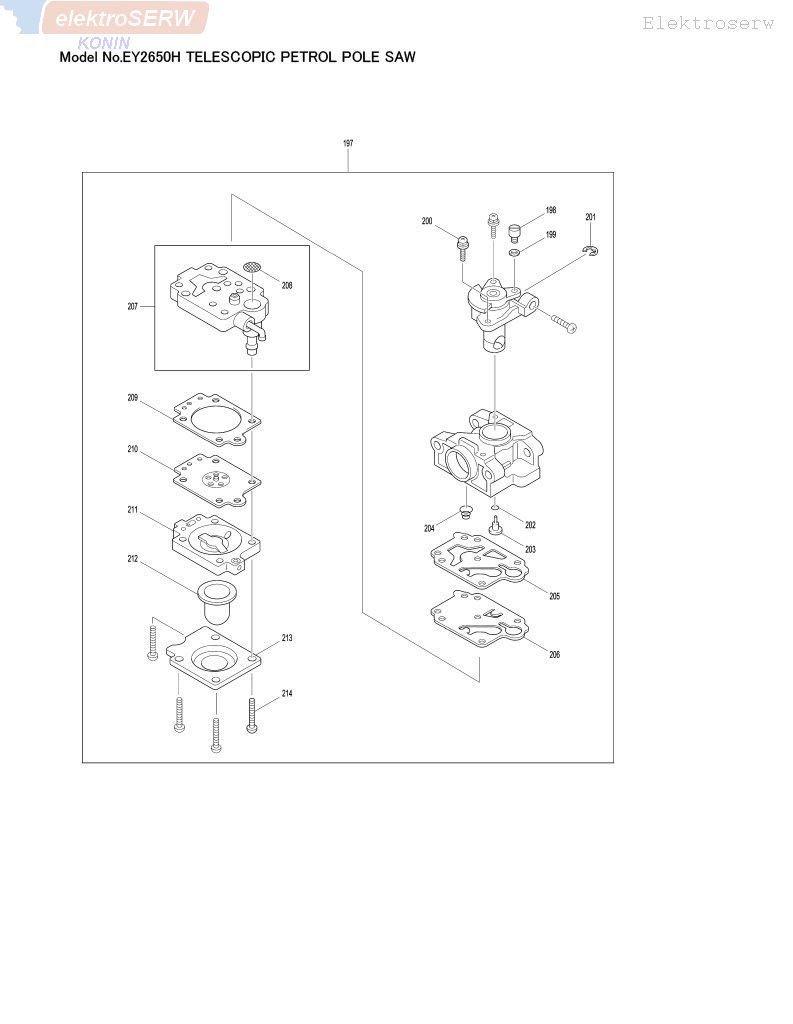

197; 168762-7  Gażnik dpc;  1

198; 325922-6  SWIVEL;  1

199; 413140-9  Podkładka;  1

200-1; WJ00096364  SCREW M3X8 WITH WASHER;  2

201; 257964-1  Pierścień blokujący (EXT) E3;  1

202; 213538-8  O-ring 2;  1

203; 325985-2  Dysza;  1

204; 234183-6  Sprężyna 5-9;

205; 442155-9  Uszczelka pompy;  1

206; 168575-6  PUMP DIAPHRAGM;  1

206-1; WJ00009599  PUMP DIAPHRAGM;  1

207; 141737-1  PUMP BODY;  1

208; 352021-1  Filtr wlotowy;  1

209; 442154-1  Uszczelka gaźnika;  1

210; 168620-7  METERING DIAPHRAGM;  1

211; 140438-8  AIR PURGE BODY;  1

212; 424314-7  PRIMER PUMP;  1

213; 346270-0  Pokrywa pompy primer;  1

214; 266582-4  Wkręt samogwintujący z łbem płasko-soczewkowym 3X24;  4

215; 810455-9  Tabliczka ostrzegawcza;  1

216; 800F73-7  Naklejka z instrukcją;  1

217; 941151-9  Podkładka 6;  1

218; 816567-6  Etykieta z numerem seryjnym;  1

220; 803K90-6  Nalepka z nazwą modelu EY2650H;  1

222; 819431-0  Znacznik ostrzegawczy;  1

223; 266427-6  Wkręt samogwintujący z grubym łbem 4X12;  1

224; 452219-1  Płytka dławika;  1

231; 452220-6  Dźwignia dławika;  1

232; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  1

233; 352020-3  SEPARATOR MESH;  1

234; 453865-3  Obudowa separatora;  1

235; 453862-9  Uszczelka;  1

236-1; 135668-4  Blok kpl. (krótki) 25.4CC;  1

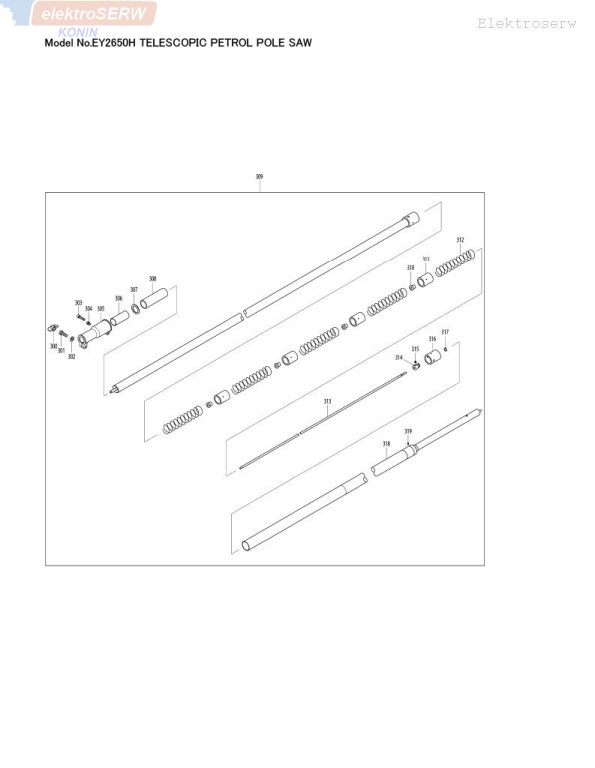

300; TF6116068B  KNOB;  1

301; TF119F0840  HEX.BOLT;  1

302; TF411M0800  FLAT WASHER;  1

303; TF120S0625  HEX.SOCKET HEAD BOLT (M6X25);  1

304; TF120S0510  HEX.SOCKET HEAD BOLT (M5X10);  1

305; TF2616001A  SLIDE HOLDER;  1

306; TF6126008A  SLEEVE;  1

307; TF3651008A  SLIDE HOLDER WASHER;  1

308; TF6362070A  CUSHION TUBE;  1

309-1; 142607-7  TELESCOPIC PIPE COMPLETE;  1

C10; TF3312328A  MAIN PIPE ASSY;  1

310; TF6126009A  DRIVE BUSH;  4

311; TF6126010A  BUSH HOLDER;  4

312; TF5313012A  SPRING;  5

313; TF4117027A  DRIVE SHAFT;  1

314; TF4613005B  SET COLLAR;  1

315; TF290Q0506  HEX.SOCKET HEAD SET SCREW;  1

316; TF6126010A  BUSH HOLDER;  1

317; TF480J1200  SNAP RING (S-12);  1

318-1; TF3318145B  GUIDE PIPE ASSY;  1

319; TF244F0408  SCREW;  1

320; 286284-6  CAP;  1

A01; 125516-5  BAND ASSEMBLY;  1

A03-1; 242072-1  Butelka na olej;  1

A04; 831304-7  Torba na akcesoria;  1

A05; 782233-6  Wkrętak 10-16;  1

A06; 783020-6  (-) Śrubokręt;  1

A07; 783223-2  Klucz imbusowy 4;  1

A08; 165695-7  GUIDE BAR 10;  1

A09; 452093-7  Osłona prowadnicy łańcucha;  1

A10; 196142-7  Zestaw łańcucha tnącego;  1
