* Lista części do HM1812 - ELECTRIC BREAKER / młot kujący wyburzeniowy

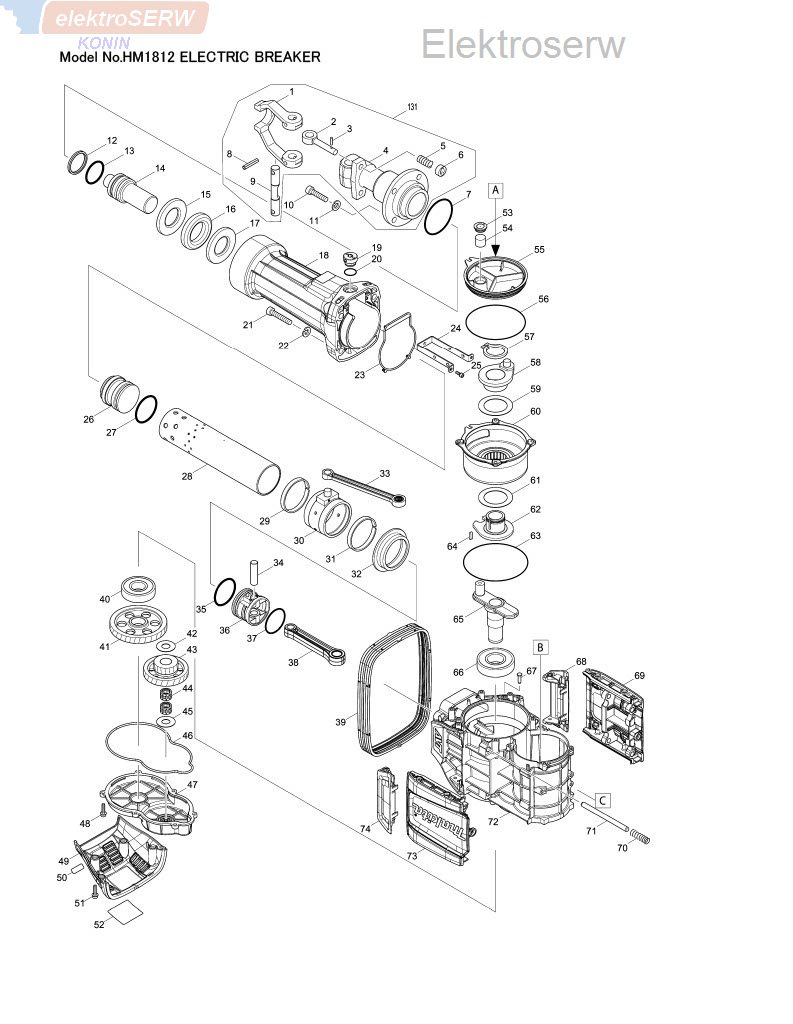

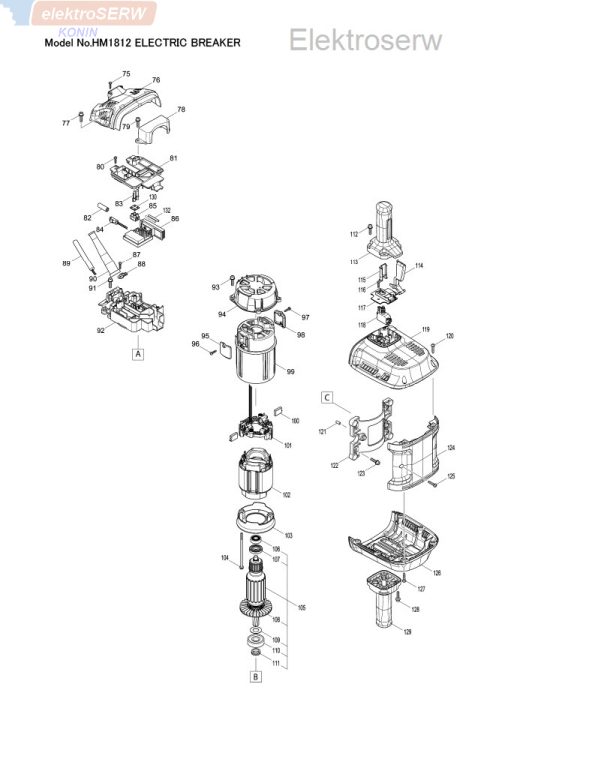

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 324236-0  TOOL RETAINER;  1

002; 322477-2  Trzymak;  2

003; 256219-1  Kołek 4;  2

004; 310616-6  TOOL HOLDER 29;  1

005; 233083-7  Sprężyna dociskowa 12;  2

006; 322560-5  Pierścień ustalający;  2

007; 213757-6  O-ring 80;  1

008; 951272-9  Kołek sprężynujący 8-40;  2

009; 324238-6  TOOL RETAINER SHAFT;  1

010; 265989-1  Śruba imbusowa M12X45;  4

011; 942301-9  Podkładka sprężynowa 12;  4

012; 213797-4  X-ring 47;  1

013; 213798-2  O-ring 47;  1

014; 326469-3  Uchwyt;  1

015; 332127-1  Podkładka 42;  1

016; 262174-7  Pierścień gumowy 47;  1

017; 332127-1  Podkładka 42;  1

018; 319218-5  Bęben;  1

019; 450347-6  CAP;  1

020; 213953-6  O-ring 24;  1

021; 922677-0  Śruba imbusowa M12X55;  4

022; 942301-9  Podkładka sprężynowa 12;  4

023; 424666-6  Pierścień uszczelniający A;  1

024; 346840-5  Płyta;  1

025; 266086-6  Śruba imbusowa M5X16;  2

025-1; 266071-9  Śruba imbusowa M5X16;  2

026; 326470-8  Element udarowy;  1

027; 213799-0  O-ring 56;  1

028; 332130-2  Wkładka do cylindra 66;  1

029; 455492-2  SPACER 72;  1

030; 123361-2  Stabilizator kpl.;  1

031; 455492-2  SPACER 72;  1

032; 332131-0  SPACER;  1

033; 142922-9  Korbowód kpl.;  1

034; 268328-4  Kołek 15C;  1

035; 213799-0  O-ring 56;  1

036; 455509-1  Tłok;  1

037; 213662-7  O-ring 55;  1

038; 455490-6  Korbowód;  1

039; 424669-0  Przewód harmonijkowy;  1

040; 211151-6  BALL BEARING 6306LLB;  1

041; 227797-8  Koło zębate śrubowe 57;  1

042; 267290-0  Podkładka 18;  1

043; 226834-5  Komplet przekładni 23-59;  1

044; 212099-5  Łożysko igiełkowe 1816;  2

045; 267290-0  Podkładka 18;  1

046; 424667-4  Pierścień uszczelniający B;  1

047; 455491-4  Pokrywa przekładni;  1

048; 266923-4  Śruba imbusowa M6X25 GM;  6

049; 455500-9  Obudowa boczna B;  1

050; 850X57-3  Etykieta z numerem seryjnym HM1812;  1

051; 266923-4  Śruba imbusowa M6X25 GM;  4

052; 850T96-9  Tabliczka znamionowa HM1812;  1

053; 424668-2  FILTER CAP;  1

054; 443127-7  FILTER;  1

055; 455493-0  Ogranicznik;  1

056; 213810-8  O-ring 124;  1

057; 961156-3  Pierścień ustalający (ZEWN.) S-40;  1

058; 142921-1  CRANK COMPLETE;  1

059; 267486-3  Podkładka 50;  1

060; 142952-0  CRANK BOX COMPLETE;  1

061; 267486-3  Podkładka 50;  1

062; 310619-0  COUNTER SHAFT;  1

063; 213902-3  O-ring 135;  1

064; 254220-0  Klin 5;  1

065; 310618-2  CRANK SHAFT;  1

066; 211500-7  BALL BEARING 6307LLU;  1

067; 256559-7  Kołek kołnierzowy 6;  4

068; 455506-7  Rękojeść C;  1

069; 455503-3  Pokrywa środkowa;  1

070; 234349-8  Sprężyna dociskowa 12A;  4

071; 326471-6  Pręt 10;  4

072; 142919-8  Komplet osłony skrzyni korbowej;  1

073; 455503-3  Pokrywa środkowa;  1

074; 455506-7  Rękojeść C;  1

075; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

076; 455499-8  Obudowa boczna A;  1

077; 266923-4  Śruba imbusowa M6X25 GM;  4

078; 455510-6  Wspornik;  1

079; 266923-4  Śruba imbusowa M6X25 GM;  2

080; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  3

081; 455495-6  Przegroda;  1

082; 688165-4  LINE FILTER;  2

083; 455514-8  Soczewka;  1

084; 632E02-4  Moduł przewodu;  1

085; 654531-7  Blok terminalu;  1

086; 620365-0  Sterownik;  1

087; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

088; 687169-3  STRAIN RELIEF;  1

089; 695123-3  Kabel zasilający 1.5-2-4.0;  1

090; 682560-0  CORD GUARD 10;  1

091; 266923-4  Śruba imbusowa M6X25 GM;  2

092; 455494-8  CRANK HOUSING CAP;  1

093; 266923-4  Śruba imbusowa M6X25 GM;  4

094; 319220-8  BEARING BOX;  1

095; 455498-0  Zacisk boczny;  1

096; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

097; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

098; 455498-0  Zacisk boczny;  1

099; 455496-4  Obudowa silnika;  1

100; 197129-2  Szczotki węglowe;  1

101; 632E01-6  Uchwyt szczotek węglowych;  1

101-1; 632L58-9  Uchwyt szczotek węglowych;  1

102; 636409-6  Stojan 240V;  1

103; 455497-2  Płytka progu kierującego;  1

104; 266922-6  Śruba z łbem sześciokątnym M5X120 GM;  2

105; 517914-1  Wirnik silnika elektrycznego kpl. 240V;  1

106; 211087-9  BALL BEARING 6200DDW;  1

107; 681630-2  Podkładka izolacyjna;  1

108; 240156-9  Wentylator 90;  1

109; 267487-1  Podkładka 17;  1

110; 211152-4  BALL BEARING 6303LLU;  1

111; 332129-7  Uszczelka;  1

112; 266923-4  Śruba imbusowa M6X25 GM;  4

113; 455504-1  Rękojeść A;  1

114; 455508-3  Dźwignia przełącznika;  1

115; 455511-4  SWITCH GUIDE;  1

116; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  1

117; 455507-5  Pokrywa włącznika;  1

118; 650738-3  Przełącznik C3JW-C-P;  1

119; 455502-5  Podstawa rękojeści A;  1

120; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  6

121; 256269-6  Kołek 6;  2

122; 319222-4  Podstawa;  1

123; 266923-4  Śruba imbusowa M6X25 GM;  4

124; 455501-7  Pokrywa głowicy;  1

125; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  2

126; 455512-2  Podstawa rękojeści B;  1

127; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  6

128; 266923-4  Śruba imbusowa M6X25 GM;  4

129; 455505-9  Rękojeść B;  1

130; 685756-2  RUBBER SHEET;  1

131; 135669-2  TOOL HOLDER ASS'Y;  1

132; 684970-7  GLASS CLOTH TUBE 3.5-45;  2

132-1; 684670-9  VARNISHED POLYESTER TUBE;  2

A01; 783203-8  Klucz imbusowy 5;  1

A02; B-10372  28.6MM HEX SELF SHARPENING;  1

A03; 443122-7  Szmatka;  1

B01; 197127-6  Zestaw naprawczy;  1

C10; 181490-7  Smar 30CC;  5

E01; 801S81-9  Etykieta dźwięku 110DB;  1

E01-1; 801S45-3  Etykieta dźwięku 108DB;  1
