* Lista części do EA3500F - PETROL CHAIN SAW / pilarka / piła spalinowa łańcuchowa



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001-1; 195114642  FUEL TANK CPL.;  1

002-1; 456143-0  Powłoka zewnętrzna uchwytu;  1

003-1; 266478-9  Płytka dźwigni kpl 5.5X16;  1

004-1; 456142-2  Głowica żyłkowa;  1

005-1; 456141-4  Wkręt pasowany z łbem grzybkowym;  1

006; 195117010  SPRING;  1

007-1; 195762-4  Zestaw zaworu powietrza;  1

008; 195114050  FUEL LINE;  1

009; 963211020  O-RING;  1

010-1; 424755-7  TUBE 2.5-93;  1

011; 965452660  FUEL TUBE 3MM RED (L=1M);  1

012-1; 168507-3  TANK CAP COMPLETE;  1

013-2; 213080-9  Pokrywa włącznika on/off 29.5;  1

014-1; 163447-0  FUEL FILTER;  1

016-1; 456140-6  Wspornik montażowy do draperii;  1

017-1; 456151-1  Szpula rozrusznika;  1

018-2; 234189-4  Sprężyna dociskowa 12;  4

019-1; 266605-8  Płytka dystansująca M5X16;  4

020-1; 266478-9  Płytka dźwigni kpl 5.5X16;  3

021-1; 266478-9  Płytka dźwigni kpl 5.5X16;  2

022-1; 266478-9  Płytka dźwigni kpl 5.5X16;  2

023-1; 266478-9  Płytka dźwigni kpl 5.5X16;  2

024-1; 346517-2  Membrana gaźnika 6;  1

025-1; 459832-6  INTAKE MANIFOLD;  1

026-1; 123453-7  AIR FILTER FLEECE CPL.;  1

026A1; 123452-9  AIR FILTER CPL.NYLON;  1

027; 195131301  CARBURETOR HOUSING CPL.;  1

028-1; 266605-8  Płytka dystansująca M5X16;  2

029-1; 266605-8  Płytka dystansująca M5X16;  2

030-2; 347357-1  Korbowód;  1

031-1; 456139-1  Kanał;  1

032-1; 632F41-0  Przewód zwarciowy;  1

033-1; 970502120  INSULATING TUBE;  1

034-1; 143330-7  Wkręt pasowany z łbem płaskim i gniazdem 6-kątnym;  1

036-1; 266478-9  Płytka dźwigni kpl 5.5X16;  1

037-1; 266478-9  Płytka dźwigni kpl 5.5X16;  1

038; 908004405  SCREW;  2

041-1; 168398-2  PRIMER PUMP;  1

042-1; 424755-7  TUBE 2.5-93;  1

043-1; 424755-7  TUBE 2.5-93;  1

044-2; 346413-4  BUSH 17;  1

045-1; 424753-1  Wąż wlotowy;  1

046-1; 325939-9  Komora dekompresyjna;  1

048-1; 266605-8  Płytka dystansująca M5X16;  2

049-1; 266612-1  Płytka dystansująca M5X10;  2

050-1; 266943-8  Płytka dystansująca M5X40;  1

052-1; 352027-9  Trzon;  1

054; 195174550  MUFFLER WITH CATALIST;  1

055-2; 346304-9  Pasek na ramię;  1

056-1; 213085-9  Pokrywa włącznika on/off 20;  1

057-1; 424752-3  Pomocnicza osłona rolki;  1

058-1 183M92-3  NYLON FILTER SET BLACK;  1

058A1; 183M93-1  FLEECE FILTER SET BLACK;  1

059-2; 451462-9  Podkładka ochronna;  2

060; 194131202  CYLINDER / PISTON CPL.;  1

061; 194132100  PISTON, PISTON RING & PIN SET;  1

062; 194132020  PISTON RING;  1

063; 195132030  PISTON PIN;  1

064; 195132050  CIRCLIP;  2

065-1; 266960-8  Płytka dystansująca M5X20;  4

066-1; 346925-7  Naklejka "sjs2";  1

067; 195120300  CRANKSHAFT CPL.;  1

068-1; 219024-7  DEEP GROOVE BALL BEARING;  2

069-3; 144393-6  Komplet obudowy skrzyni korbowej CS;  1

070; 195111622  CRANKCASE LEFT SIDE CPL. BLUE;  1

071-1; 258038-1  Tuleja harmonijkowa do odsysania pyłu 3-16;  2

072-1; 346924-9  Uszczelka skrzyni korbowej;  1

073-1; 346928-1  HEAT PROTECTION FOIL;  1

074-2; 346301-5  SPIKE BAR;  1

075-1; 266605-8  Płytka dystansująca M5X16;  2

076-1; 456159-5  Osłona;  1

077-1; 168504-9  Zawór wylotowy;  1

078-1; 266960-8  Płytka dystansująca M5X20;  6

079; 195114060  NIPPLE;  1

086; 195151300  BLIND PLUG;  1

087-1; 168507-3  TANK CAP COMPLETE;  1

088-2; 213080-9  Pokrywa włącznika on/off 29.5;  1

089-1; 161368-0  Komplet osłony;  1

091-1; 346929-9  Przenośny stojak na piłę taśmową;  1

092-1; 456157-9  Płytka żaluzji;  1

093-1; 456138-3  GUIDE;  1

094-2; 266605-8  Płytka dystansująca M5X16;  2

095-1; 816917-5  Pokrywa włącznika next;  1

096; 962211007  NEEDLE CAGE;  1

100-2; 161365-6  Rękaw gąbkowy cr;  1

103-1; 453783-5  Uchwyt ślizgowy;  1

104-1; 267847-7  Podkładka kwadratowa 4;  1

105; 021164010  STARTER ROPE 3.0MM L=0.9M;  1

106-1; 195955-3  Zestaw sprężyny zwijającej;  1

107-2; 455919-2  Rękojeść "pętla";  1

108-1; 234253-1  Sprężyna skrętna 20;  1

109; 195160020  STARTER WHEEL;  1

110-1; 266777-9  Dźwignia rozrusznika 5X12;  1

111-1; 266605-8  Płytka dystansująca M5X16;  4

112; 980115689  LABEL;  1

113-1; 456137-5  Bijak kpl;  1

114-4; 161357-5  Płytka przedniego ramienia;  1

115-1; 266472-1  Płytka dystansująca M5X20;  2

116-1; 444042-8  ISOLATING TUBE 6-80;  1

117-1; 234358-7  Sprężyna zacisku;  1

118-1; 424750-7  PLUG CAP;  1

120-1; 168599-2  SPARK PLUG NGK CMR7A-5;  1

121-2; 143331-5  Komplet koła zamachowego;  1

122-1; 185166100  STARTER RATCHET SET(2PCS EACH);  2

123-1; 264022-6  HEX.

124-1; 267822-3  Podkładka sprężynowa 8;  1

125-1; 195213502  HAND GUARD COMPLETE;  1

126-1; 266605-8  Płytka dystansująca M5X16;  1

127-1; 325604-0  BUSH;  1

128-1; 450926-0  Obudowa ogranicznika;  1

129-1; 231870-8  Sprężyna naciągu 10;  1

130-1; 163500-2  Podstawa zaczepu;  1

131-1; 257934-0  Uprząż E-4;  1

132-1; 346029-5  BRAKE BAND;  1

133-1; 259045-7  Uprząż (EXT) E-8;  1

134-1; 267820-7  Podkładka 29;  1

135-2; 143339-9  Zespół bębna sprzęgła;  1

135A2; 158927-9  Koło łączące 325";  1

136-2; 127443-2  CLUTCH ASSEMBLY;  1

137-2; 232352-3  Sprężyna naciągu 6;  3

138-1; 267389-1  Osłona portu 12;  1

139-3; 161346-0  OIL PUMP COMPLETE;  1

142; 181245100  OIL LINE CPL.;  1

143-1; 231975-4  Tuleja uszczelniająca;  1

144; 001245020  HOSE STEM;  1

145-1; 424178-9  OIL TUBE;  1

146-1; 326596-6  BUSH;  1

147-1; 450956-1  PUMP DRIVE;  1

148-1; 266605-8  Płytka dystansująca M5X16;  2

150-1; 818N32-5  CAUTION LABEL;  1

154; 195232020  BOLT;  1

155-1; 266978-9  BOLT;  2

156; 195232040  BOLT;  1

157-1; 346927-3  Pokrywa hamulca łańcucha;  1

158-1; 266477-1  Płytka dystansowa M5X12;  2

159-1; 161791-9  SPROCKET GUARD CPL. MAKITA;  1

160-1; 252145-2  COLLARED HEX NUT M8;  2

161; 195213300  CHAIN TENSIONER COMPLETE;  1

162-1; 251480-5  Dźwignia rozrusznika 3.5X9.5;  1

163; 963207020  O-RING;  1

164-1; 227744-9  Koło zębate śrubowe 18;  1

165-1; 227743-1  Koło zębate śrubowe 11;  1

166-2; 452667-4  Pierścień oporowy;  1

167-2; 347252-5  Prowadnica naciągu;  1

168; 181213260  TENSIONING SCREW BEARING;  1

169-1; 346518-0  Płoza stała;  1

187; 266977-1  Wkręt samogwintujący bt z łbem grzybkowym;  1

188; 266605-8  Płytka dystansująca M5X16;  1

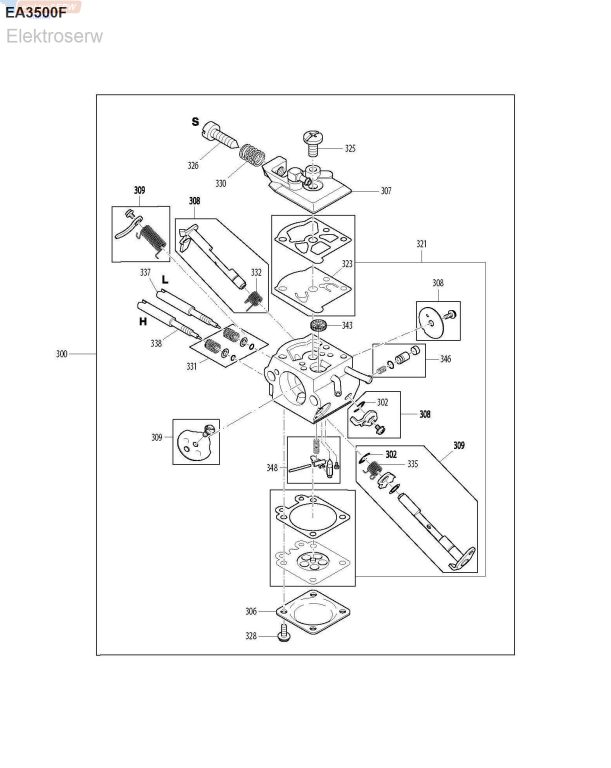

300; 195151102  CARBURETOR CPL.;  1

302; 119151350  SHAFT CLIP;  1

306; 021151120  DIAPHRAGM COVER;  1

307; 195151350  PUMP COVER;  1

308; 957151200  KIT THROTTLE SHAFT;  1

309; 957151210  KIT CHOKE SHAFT;  1

321; 957151220  SET DIAPHRAGM / GASKETS;  1

323; 021151150  PUMP DIAPHRAGM,RUBBER;  1

325; 118151190  SCREW;  1

326; 378151210  IDLE STOP SCREW;  1

328; 378151220  SCREW;  4

330; 021151230  PRESSURE SPRING;  1

331; 957151240  SET SPRINGS / WASHERS;  1

332; 001151310  SPRING;  1

335; 195151490  SPRING;  1

337; 195151520  IDLE ADJUSTMENT SCREW;  1

338; 195151530  MAIN ADJUSTMENT SCREW;  1

343; 021151180  SCREEN;  1

346; 957151070  ACCELERATOR PUMP SET;  1

348; 957151230  SET OF CONTROL PARTS;  1

349-1; 195160691  STARTER HOUSING BLUE;  1

A01-1; 165200-0  GUIDE BAR 12;  1

A01A_; 442035661  GUIDE BAR STD 14"3/8".050" M;  1

A01B_; 442040661  GUIDE BAR STD 16"3/8".050" M;  1

A02; 528092646  SAW CHAIN 12";  1

A02A_; 528092652  SAW CHAIN 14";  1

A02B_; 531492656  SAW CHAIN;  1

A03; 558092010  TIE STRAP WITH RIVETS 3/8LP050;  1

A04; 558092000  TIE STRAP 3/8LP 1.3MM/.050";  1

A09; 952010630  CHAIN PROTECTION;  1

A09A1; 419560-5  Gniazdo zawóru wylotowego 430;  1

A11-1; 941713161  UNIVERSAL WRENCH;  1

A12-1; 782025-3  Wlot kpl;  1

A13-1; 783012-5  Śruba z kołnierzem i gniazdem 6-kątnym;  1
