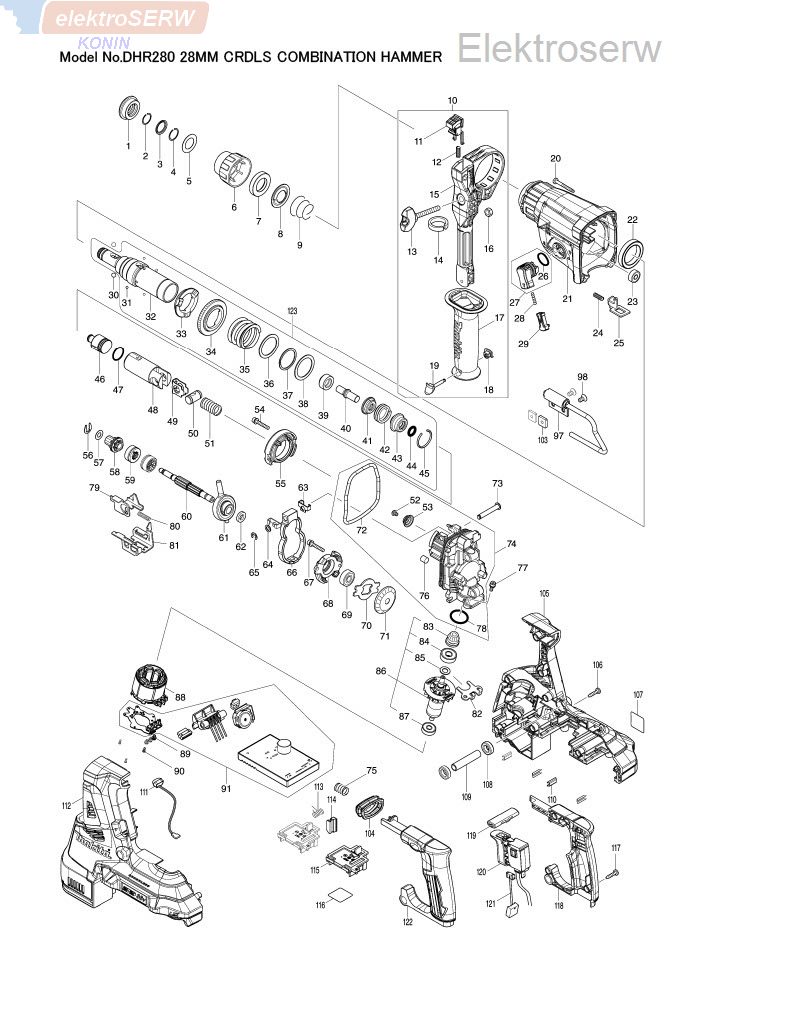

* Lista części do DHR280 - cordless combination hammer / akumulatorowy młot udarowo obrotowy



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 286288-8  CAP 35;  1

002; 233989-9  Sprężyna pierścieniowa 14;  1

003; 346834-0  Podkładka 16;  1

004; 233992-0  Sprężyna pierścieniowa 15;  1

005; 267114-0  Osłona portu 17;  1

006; 455393-4  Karton;  1

007; 325813-1  Skrobak 21;  1

008; 346177-0  Płyta gumowa;  1

009; 233916-6  Kolumna główna 21-29;  1

010; 126882-3  Zespół uchwytu;  1

011; 144959-2  LOCK BUTTON COMPLETE;  1

012; 233360-7  Sprężyna dociskowa 4;  1

013; 265625-9  Wkręt samogwintujący bt z łbem grzybkowym M6X50;  1

014; 422258-5  SPONGE SHEET;  1

015; 458355-1  Sztyft gumowy;  1

016; 931302-2  HEX. NUT M6;  1

017; 458357-7  Uchwyt 36;  1018; 422255-1  CAP;  1

019; 161838-9  Osłona hamulca;  1

020; 266351-3  Dźwignia rozrusznika 4X35;  4

021; 144965-7  Pierścień przekładni;  1

C10; 213345-9  Pokrywa tylna 25;  1

C20; 331890-3  Membrama gaźnika;  1

022; 211294-4  BALL BEARING 6806LLU;  1

023; 211012-0  BALL BEARING 606ZZ;  1

024; 233360-7  Sprężyna dociskowa 4;  1

025; 347228-2  Płytka blokady;  1

026; 213278-8  Pokrywa włącznika on/off 17;  1

027; 135961-6  Gwoździe;  1

028; 234264-6  Sprężyna dociskowa 3; 1

029; 457709-9  LOCK BUTTON;  1

030; 216022-2  Kulka stalowa 7.0;  2

031; 216019-1  Kulka stalowa 3;  4

032; 142972-4  TOOL HOLDER COMPLETE;  1

C10; 213344-1  Pokrywa tylna 9;  1

033; 332139-4  Kołnierz napędowy;  1

034; 227360-7  Tylna pokrywa przełącznika 51;   1

035; 234148-8  Sprężyna dociskowa 31;  1

036; 267153-0  Osłona portu 30;  1

037; 257932-4  Tuleja kpl 30;  1

038; 267153-0  Osłona portu 30;  1

039; 325783-4  Szyna dolna 9B;  1

040; 325789-2  Płytka przekładni udarowej A;  1

041; 325792-3  Podkładka 10;  1

042; 234149-6  Sprężyna dociskowa 20;  1

043; 325793-1  Pokrywa włącznika wskaźnika laserowego B;  1

044; 213073-6  Pokrywa włącznika on/off 9;  1

045; 233979-2  Sprężyna pierścieniowa 28;  1

046; 325784-2  Element udarowy;  1

047; 213258-4  Pokrywa włącznika on/off 17.5;  1

048; 327079-9  Prowadnica do fazowania krawędzi;  1

049; 346036-8  Płoza stała;  1

050; 324215-8  PISTON JOINT;  1

051; 232449-8  Sprężyna dociskowa 14;  1

052; 265627-5  Płytka cierna M4X6;  1

053; 347344-0  SPRING GUIDE;  1

054; 922148-7  Śruba imbusowa M4X25 WR;  2

055; 144960-7  INNER SUPPORT COMPLETE;  1

056; 257336-0  Uprząż (EXT) U-6;  1

057; 253186-1  Osłona portu 7;  1

058; 226170-9  Tylna pokrywa przełącznika 10;   1

059; 332125-5  Kółko obrotowe;  2

060; 327078-1  CAM SHAFT;  1

061; 219030-2  SWASH BEARING 10;  1

062; 257321-3  Skrobak 8;  1

063; 346538-4  WEIGHT HOLDER GUIDE;  2

064; 253077-6  Osłona portu 6;  1

065; 961018-5  Uprząż (EXT) E-5;  1

066; 310869-7  Lakier izolacyjny;  1

067; 922148-7  Śruba imbusowa M4X25 WR;  2

068; 319674-9  BEARING BOX;  1

069; 211032-4  BALL BEARING 608ZZ;  1

070; 347343-2  BEARING RETAINER B;  1

071; 221599-4  Tuleja c 32;  1

072; 213850-6  Pokrywa włącznika on/off 74;  1

073; 256536-9  Płytka blokady ramienia 6;  1

074; 135962-4  Płytka wentylatora;  1

075; 232436-7  Sprężyna dociskowa 10;  1

076; 443153-6  Olej silnikowy;  1

077; 922118-6  Śruba imbusowa M4X12 WR;  2

078; 213008-7  Pokrywa włącznika on/off 22.4;  1

079; 347230-5  Tarcza prowadząca B;  1

080; 234343-0  Sprężyna dociskowa 5;  1

081; 347229-0  Tarcza prowadząca A;  1

082; 346536-8  BEARING RETAINER A;  1

083; 144964-9  Tuleja c 11 KPL.;  1

084; 210024-0  BALL BEARING 608LLU;  1

085; 253835-0  Osłona portu 8;  1

086; 519513-5  Sprężna uziemiający;  1

087; 210022-4  BALL BEARING 626DDW;  1

088; 629340-3  Stojan;  1

089; 652069-6  Osłona pasa przedniego M3X6;  3

090; 266490-9  Pręd do kotwienia 2X6;  3

091; 620815-5  Sterownik;  1

097; 135963-2  Płytka momentu;  1

098; 912207-5  Lampa kpl M5X10;  2

103; 264002-2  SQUARE NUT M5;  2

104; 422257-7  Dźwignia korbowodu;  1

105; 183J31-5  Płytka progu kierującego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  8

106; 266326-2  Dźwignia rozrusznika 4X18;  9

107; 854H95-1  Pokrywa pręta DHR280;  1

108; 422256-9  Sprężyna śrubowa 10;  2

109; 257438-2  Szyna dolna 10;  1

110; 346783-1  Prowadnik kp;  4

111; 620549-0  Podstawa offsetowa;  1

112; 183J31-5  Płytka progu kierującego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  8

113; 233598-4  Sprężyna skrętna 6;  1

114; 313226-8  Pokrywa wewnętrzna kpl;  1

115; 644809-6  Zacisk;  2

116; 854J01-8  Etykieta z numerem seryjnym DHR280;  1

117; 266326-2  Dźwignia rozrusznika 4X18;  4

118; 183J29-2  Płyta uciskowa przewodu harmonijkowego;  1

119; 453124-5  Ogranicznik głębokości;  1

120; 651366-7  Przełącznik C3JW-6B-24;  1

121; 632L95-3  Moduł przewodu;  1

122; 183J29-2  Płyta uciskowa przewodu harmonijkowego;  1

123; 135966-6  TOOL HOLDER ASSY;  1

A02; 198993-4  Pierścień uchwytu kpl;  1

A04; 331886-4  Ogranicznik głębokości;  1

A05; 443122-7  Kołek zatrzasku;  1

A06B; 195173-3  Zestaw przeciwpyłowy;  1

A09B; ***DC18RD  DC18RD TWO PORT FAST CHARGER;  1

A10-1B; 197280-8  Dźwignia bezpieczeństwa BL1850B;  2

A11B; 839559-8  Wewnętrzna wkładka;  1

A12B; 821552-6  Końcówka wkrętakowa z kulką (typ 4);  1

C10; 453974-8  Zatrzask;  4

A13B; 817L17-6  Płytka separująca DHR280PT2J;  1

A14-1B; 817L13-4  Etykieta obudowy z tworzywa sztucznego DHR280PT2J;  2

B01; 199233-3  Płyta ogranicznika;  1

C10; 195127-0  Pokrywa wentylatora;  2

E01; 818S15-5  CLEAR LABEL;  1
