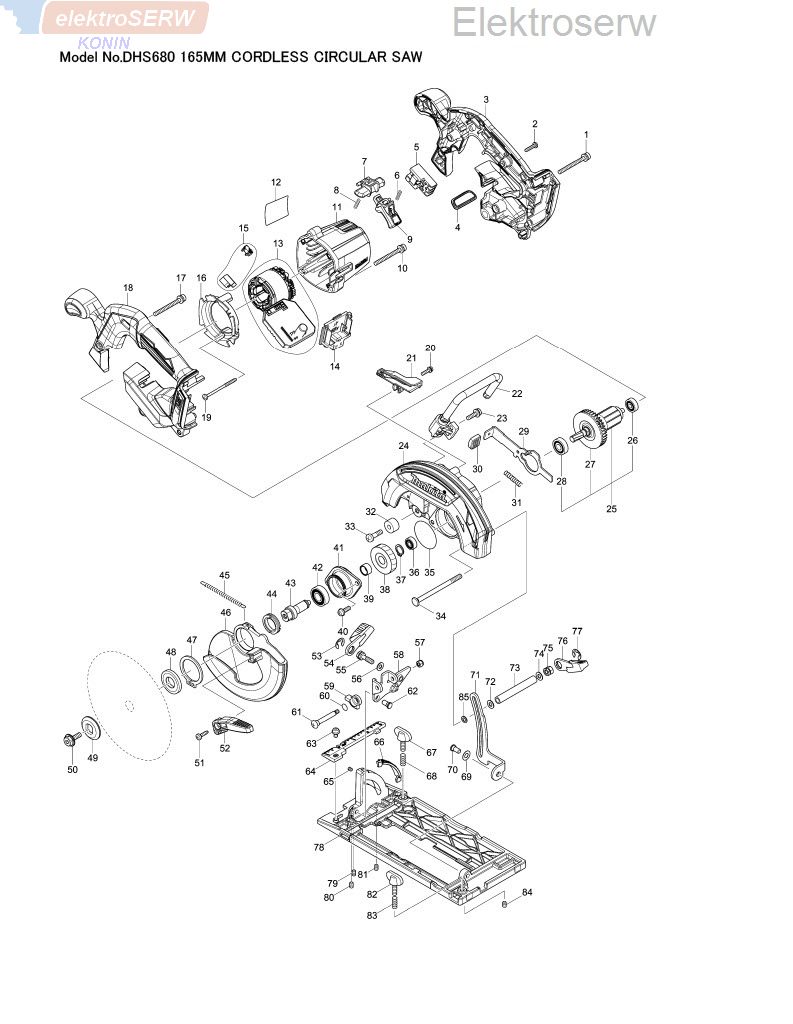

* Lista części do DHS680 - CORDLESS CIRCULAR SAW 165MM



pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 911263-2  Wkręt z łbem stożkowym ściętym M5X40 WR;  1

002; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  7

003; 183A15-9  Płyta uciskowa przewodu harmonijkowego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

004; 142948-1  Płytka skalówki;  1

005; 650734-1  Przełącznik TG73BDS-2;  1

006; 231469-9  Sprężyna dociskowa 4;  1

007; 419664-3  Dźwignia blokady włączenia;  1

008; 231469-9  Sprężyna dociskowa 4;  1

009; 455480-9  Walizka transportowa plastikowa;  1

010; 911263-2  Wkręt z łbem stożkowym ściętym M5X40 WR;  3

011; 455437-0  Obudowa silnika;  1

012; 850H69-0  Pokrywa pręta DHS680;  1

013-1B; 629348-7  Moduł stojana;  1

013-1C; 629348-7  Moduł stojana;  1

013-1D; 629348-7  Moduł stojana;  1

013-1E; 629348-7  Moduł stojana;  1

013-1F; 629348-7  Moduł stojana;  1

013-1G; 629348-7  Moduł stojana;  1

013-1H; 629348-7  Moduł stojana;  1

013-1I; 629348-7  Moduł stojana;  1

013-1J; 629348-7  Moduł stojana;  1

014; 644808-8  Zacisk;  1

015; 632D81-6  Wąż samozasysający kpl;  1

016; 455440-1  Część tnąca;  1

017; 911263-2  Wkręt z łbem stożkowym ściętym M5X40 WR;  1

018; 183A15-9  Płyta uciskowa przewodu harmonijkowego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

019; 266091-3  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X50;  2

020; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  1

021; 455483-3  Obudowa lampy;  1

022; 123269-0  Płytka momentu;  1

023; 911233-1  Wkręt z łbem stożkowym ściętym M5X20 WR;  2

024-1B; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1C; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1D; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1E; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1F; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1G; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1H; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1I; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

024-1J; 143256-3  Komplet obudowy noża;  1

C10; 213953-6  Pokrywa włącznika on/off 24;  1

025; 519359-9  Sprężna uziemiający;  1

026; 210022-4  BALL BEARING 626DDW;  1

027; 240045-8  Ogranicznik kąta 55;  1

028; 210051-7  BALL BEARING 609LLB;  1

029; 346837-4  SHAFT LOCK;  1

030; 286275-7  CAP;  1

031; 233117-6  Sprężyna dociskowa 6;  1

032; 262552-1  Sprężyna szczotkotrzymacza 6;  1

033; 251247-1  Wkręt z łbem stożkowym ściętym M6X20;  1

034; 266194-3  Osłona podstawy M6X90;  1

035; 213565-5  Pokrywa włącznika on/off 42;  1

036-1B; 210137-7  BALL BEARING 606ZZ;  1

036-1C; 210137-7  BALL BEARING 606ZZ;  1

036-1D; 210137-7  BALL BEARING 606ZZ;  1

036-1E; 210137-7  BALL BEARING 606ZZ;  1

036-1F; 210137-7  BALL BEARING 606ZZ;  1

036-1G; 210137-7  BALL BEARING 606ZZ;  1

036-1H; 210137-7  BALL BEARING 606ZZ;  1

036-1I; 210137-7  BALL BEARING 606ZZ;  1

036-1J; 210137-7  BALL BEARING 606ZZ;  1

037; 961052-5  Pierścień ustalający (ZEWN.) S-12;  1

038; 227794-4  Koło zębate śrubowe 50;  1

039; 257349-1  Szyna dolna 12;  1

040; 911223-4  Wkręt z łbem stożkowym ściętym M5X16 WR;  2

041; 319212-7  BEARING BOX;  1

042; 211131-2  BALL BEARING 6001DDW;  1

043; 326459-6  Wrzeciono;  1

044; 285845-9  BEARING RETAINER 19-29;  1

045; 231878-2  Sprężyna naciągu 4;  1

046; 319211-9  Spust;  1

047; 961152-1  Pierścień ustalający (ZEWN.) S-34;  1

048-1B; 224593-5  Kołnierz wewnętrzny 35;  1

048-1C; 224593-5  Kołnierz wewnętrzny 35;  1

048-1D; 224593-5  Kołnierz wewnętrzny 35;  1

048-1E; 224593-5  Kołnierz wewnętrzny 35;  1

048-1F; 224593-5  Kołnierz wewnętrzny 35;  1

048-1G; 224593-5  Kołnierz wewnętrzny 35;  1

048-1H; 224593-5  Kołnierz wewnętrzny 35;  1

048-1I; 224593-5  Kołnierz wewnętrzny 35;  1

048-1J; 224593-5  Kołnierz wewnętrzny 35;  1

049; 224409-4  Pokrywa wspornika osłony z odsysaniem 35;  1

050; 266924-2  Płytka do pomiaru kąta M6X18;  1

051; 266034-5  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16;  1

052; 272281-8  Podstawa przedłużki 39;  1

053; 257982-9  Wygięty pierścień ograniczający (EXT) E-8;  1

054; 272272-9  Podstawa przedłużki 45;  1

055-1; 265B21-3  HEX.BOLT M6X20;  1

057; 252103-8  HEX. LOCK NUT M5-8;  1

058; 346836-6  Prowadnica kątowa;  1

059; 317986-4  Usczelka uchwytu;  1

060; 213062-1  Pokrywa włącznika on/off 9;  1

061; 265084-7  Wspornik gaźnika M5X45.6;  1

062; 256480-0  Płytka blokady ramienia 6-7;  1

063-1B; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1C; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1D; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1E; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1F; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1G; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1H; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1I; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

063-1J; 911208-0  Wkręt z łbem stożkowym ściętym M5X10 WR;  1

064; 455516-4  TOP GUIDE;  1

065; 266318-1  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M4X6;  2

066; 455517-2  BEVEL GUIDE;  1

067; 251896-4  Wkręt samogwintujący bt z łbem grzybkowym M5X20;  1

068; 231007-7  Sprężyna dociskowa 6;  1

070; 256511-5  Płytka blokady ramienia 6-7;  1

071; 346838-2  DEPTH GUIDE;  1

072; 941151-9  Osłona portu 6;  1

073; 332126-3  PIPE 6;  1

074; 941151-9  Osłona portu 6;  1

075; 264103-6  HEX. NUT M6;  1

076; 272272-9  Podstawa przedłużki 45;  1

077; 257982-9  Wygięty pierścień ograniczający (EXT) E-8;  1

078-1; 312B04-5  BASE;  1

079; 266436-5  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8;  1

080; 266436-5  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8;  1

081; 266436-5  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8;  1

082; 251896-4  Wkręt samogwintujący bt z łbem grzybkowym M5X20;  1

083; 231007-7  Sprężyna dociskowa 6;  1

084; 266436-5  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X8;  1

A01; 783203-8  Klucz imbusowy 5;  1

A02G; B-57320  TCT BLADE165X20X56TWOOD/MDF DB;  1

A02H; A-57320  BOW SHAPE PLUNGEBLADE32 TMA033;  1

A02I; B-57320  TCT BLADE165X20X56TWOOD/MDF DB;  1

A02J; B-57320  TCT BLADE165X20X56TWOOD/MDF DB;  1

A02-1B; B-62979  TCT BLADE165X25T WOOD EFFICUT;  1

A02-1C; B-62979  TCT BLADE165X25T WOOD EFFICUT;  1

A02-1D; B-62979  TCT BLADE165X25T WOOD EFFICUT;  1

A02-1E; B-62979  TCT BLADE165X25T WOOD EFFICUT;  1

A02-1F; B-62979  TCT BLADE165X25T WOOD EFFICUT;  1

A03; 164095-8  Płyta dociskowa gumowa;  1

A04; 196961-1  DUST NOZZLE SET;  1

C10; 911128-8  Wkręt z łbem stożkowym ściętym M4X16 WR;  1

A05B; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A05H; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A05-3C; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A05-3D; 197265-4  Dźwignia bezpieczeństwa BL1840B;  2

A05-3F; 197280-8  Dźwignia bezpieczeństwa BL1850B;  2

A05-3I; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A05-3J; 197280-8  Dźwignia bezpieczeństwa BL1850B;  2

A06B; 838182-6  Wewnętrzna wkładka;  1

A06C; 450128-8  Pokrywa akumulatora;  1

A06D; 450128-8  Pokrywa akumulatora;  1

A06F; 450128-8  Pokrywa akumulatora;  1

A06H; 838182-6  Wewnętrzna wkładka;  1

A06I; 450128-8  Pokrywa akumulatora;  1

A06J; 450128-8  Pokrywa akumulatora;  1

A07C; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A07D; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A07F; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A07I; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A07J; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A07-2B; 816A47-8  Płytka separująca DHS680ZJ;  1

A07-2H; 817K34-0  Płytka separująca DHS680ZJ1;  1

A08C; 838182-6  Wewnętrzna wkładka;  1

A08D; 838182-6  Wewnętrzna wkładka;  1

A08F; 838182-6  Wewnętrzna wkładka;  1

A08I; 838182-6  Wewnętrzna wkładka;  1

A08J; 838182-6  Wewnętrzna wkładka;  1

A08-2B; 816A48-6  Etykieta obudowy z tworzywa sztucznego DHS680ZJ;  2

A08-2H; 817K35-8  Etykieta obudowy z tworzywa sztucznego DHS680ZJ1;  2

A09-2C; 816A49-4  Płytka separująca DHS680RFJ;  1

A09-2D; 816A52-5  Płytka separująca DHS680RMJ;  1

A09-2F; 816A54-1  Płytka separująca DHS680RTJ;  1

A09-2I; 817K36-6  Płytka separująca DHS680RFJ1;  1

A09-2J; 817K38-2  Płytka separująca DHS680RTJ1;  1

A10-2C; 816A50-9  Etykieta obudowy z tworzywa sztucznego DHS680RFJ;  2

A10-2D; 816A53-3  Etykieta obudowy z tworzywa sztucznego DHS680RMJ;  2

A10-2F; 816A55-9  Etykieta obudowy z tworzywa sztucznego DHS680RTJ;  2

A10-2I; 817K37-4  Etykieta obudowy z tworzywa sztucznego DHS680RFJ1;  2

A10-2J; 817K39-0  Etykieta obudowy z tworzywa sztucznego DHS680RTJ1;  2

A11C; ***DC18RC  DC18RC FAST CHARGER;  1

A11D; ***DC18RC  DC18RC FAST CHARGER;  1

A11F; ***DC18RC  DC18RC FAST CHARGER;  1

A11I; ***DC18RC  DC18RC FAST CHARGER;  1

A11J; ***DC18RC  DC18RC FAST CHARGER;  1
