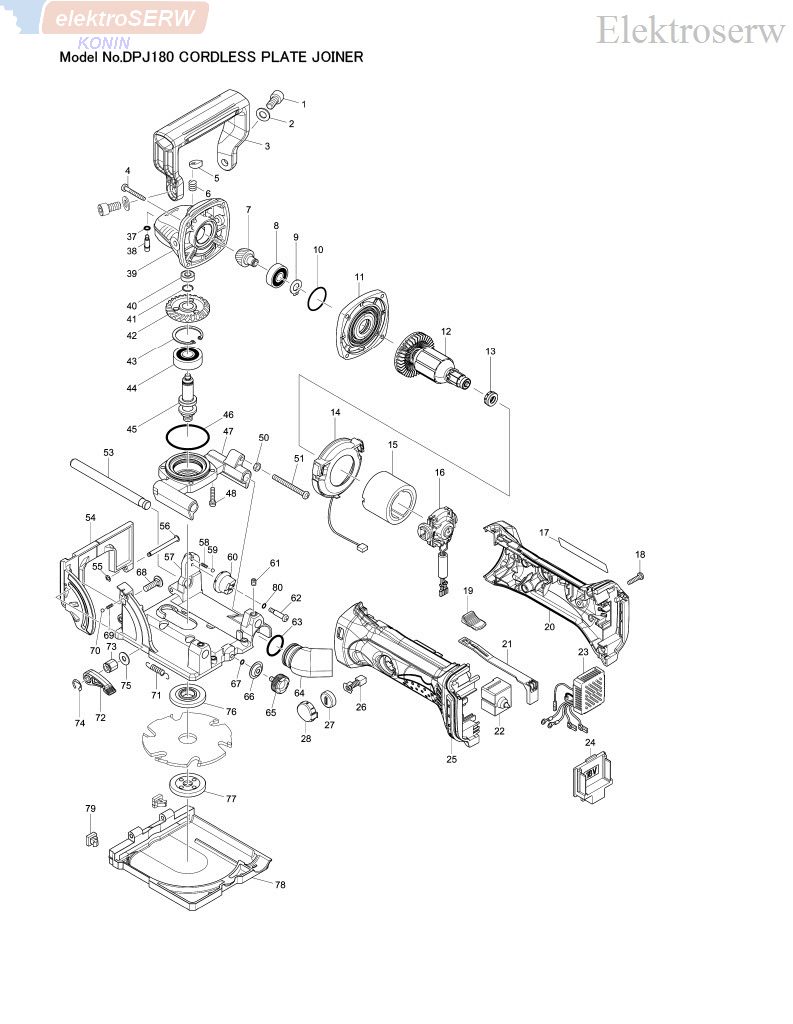

* Lista części do DPJ180

pozycja na schemacie, nr katalogowy, opis, ilość:

001; 922422-3  Śruba imbusowa M8X16;  2

002; 941202-8  Osłona portu 8;  2

003; 453219-4  Uchwyt;  1

004; 266361-0  Dźwignia rozrusznika 4X30;  4

005; 417771-6  PIN CAP;  1

006; 233072-2  Sprężyna dociskowa 8;  1

007; 227597-6  Tuleja c 11;  1

008; 210042-8  BALL BEARING 629LLB;  1

009; 961005-4  Pierścień ustalający (ZEWN.) S-9;  1

010; 213445-5  Pokrywa włącznika on/off 26;  1

011; 317821-6  Pierścień przekładni planetarnej;  1

012; 619295-0  Cewka dławiąca kpl;  1

013; 421977-0  Sprężyna śrubowa 13;  1

014; 631714-6  Podstawa offsetowa;  1

015; 638627-2  Złączka zaciskowa;  1

016; 638979-1  Komplet kielicha końcowego;  1

C10; 688165-4  LINE FILTER;  1

017; 815T35-6  Pokrywa pręta DPJ180;  1

018; 266326-2  Dźwignia rozrusznika 4X18;  5

019; 419566-3  Pokrętło do przełączania;  1

020; 187839-9  Płytka progu kierującego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

021; 419519-2  Walizka transportowa plastikowa;  1

022; 650579-7  Przełącznik 1246.3223;  1

023; 620243-4  Sterownik;  1

024; 644808-8  Zacisk;  1

025; 187839-9  Płytka progu kierującego;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  2

026; 191971-3  Gąbka;  1

027; 643954-4  BRUSH HOLDER CAP;  2

028; 419518-4  Osłona nasadki oprawy;  2

037; 213960-9  Pokrywa włącznika on/off 5;  1

038; 256496-5  Szczotka druciana ogarnkowa 4;  1

039; 141400-6  Pierścień przekładni;  1

C10; 263002-9  Sprężyna skrętna kpl 4;  1

040; 210033-9  BALL BEARING 696ZZ;  1

041; 233950-6  Sprężyna pierścieniowa 11;  1

042; 227598-4  Tuleja c 36;  1

043; 962151-6  Pierścień ustalający (WEWN.) R-32;  1

044; 211129-9  BALL BEARING 6201DDW;  1

045; 326120-5  Wrzeciono;  1

046; 213622-9  Pokrywa włącznika on/off 45;  1

047; 318812-0  BEARING BOX;  1

048; 911136-9  Wkręt z łbem stożkowym ściętym M4X20 W;  4

050; 931203-4  HEX. NUT M5;  1

051; 266741-0  Wkręt z łbem stożkowym ściętym M5X50;  1

053; 326145-9  Smar shell alvania 10;  2

054; 141247-8  Komplet prowadnicy;  1

055; 961017-7  Uprząż (EXT) E-3;  2

056; 256689-4  Płytka blokady ramienia 4;  2

057; 318813-8  Dolne koło;  1

058; 231282-5  Sprężyna dociskowa 2.4;  1

059; 216001-0  Kulka stalowa 3.5;  1

060; 318814-6  Usczelka uchwytu;  1

061; 266264-8  Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X6;  2

062; 266738-9  Wkręt pasowany z łbem stożkowym ściętym M4X23.5;  1

063; 213008-7  Pokrywa włącznika on/off 22.4;  1

064; 415252-4  DUST NOZZLE;  1

065; 265785-7  Wkręt samogwintujący bt z łbem grzybkowym M5X10;  1

066; 232131-9  Kolumna;  1

067; 213023-1  Pokrywa włącznika on/off 4;  1

068; 266737-1  Osłona podstawy M6X20;  1

069; 231282-5  Sprężyna dociskowa 2.4;  1

070; 216001-0  Kulka stalowa 3.5;  1

071; 231795-6  Sprężyna naciągu 8;  2

072; 272263-0  Podstawa przedłużki 40;  1

073; 252159-1  HEX. NUT M6;  1

074; 961014-3  Uprząż (EXT) E-8;  1

075; 253804-1  Osłona portu 6;  1

076; 224280-6  Kołnierz wewnętrzny 40;  1

077; 224505-8  LOCK NUT 10-40;  1

078; 318845-5  Dźwignia wyzwalania;  1

079; 424479-5  RUBBER SPIKE;  2

080; 213023-1  Pokrywa włącznika on/off 4;  1

A01; 123149-0  Blok ślizgowy;  1

A02; 123150-5  Obudowa mechanizmu udarowego;  1

C10; 410602-8  Okulary ochronne;  1

A03; 415579-2  Ogranicznik nastawny 4;  1

A04; B-20644  CUTTER 100MMX6T;  1

A05; 782401-1  Pokrętło regulacji prędkości 20;  1

A06F; ***DC18RC  DC18RC FAST CHARGER;  1

A06H; ***DC18RC  DC18RC FAST CHARGER;  1

A06I; ***DC18RC  DC18RC FAST CHARGER;  1

A07-2I; 197265-4  Dźwignia bezpieczeństwa BL1840B;  2

A07-3F; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A07-3H; 197600-6  Dźwignia bezpieczeństwa BL1830B;  2

A08F; 450128-8  Pokrywa akumulatora;  1

A08H; 450128-8  Pokrywa akumulatora;  2

A08I; 450128-8  Pokrywa akumulatora;  2

A09F; 141533-7  Komplet obudowy z tworzywa sztucznego;  1

C10; 162315-4  Zatrzask;  2

C20; 452137-3  Płyta prowadząca kpl;  1

C30; 452143-8  SHAFT;  2

C40; 453489-5  Płytka zębata;  1

A09G; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A09H; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A09I; 821551-8  Końcówka wkrętakowa z kulką (typ 3);  1

C10; 453974-8  Zatrzask;  4

A10F; 804C47-2  Głowica kątowa DPJ180RFE;  2

A10G; 837648-3  Wewnętrzna wkładka;  1

A10H; 837648-3  Wewnętrzna wkładka;  1

A10I; 837648-3  Wewnętrzna wkładka;  1

A11G; 804C41-4  Płytka separująca DPJ180ZJ;  1

A11H; 804C43-0  Płytka separująca DPJ180RFJ;  1

A11I; 804G47-6  Płytka separująca DPJ180RMJ;  1

A12G; 804C42-2  Etykieta obudowy z tworzywa sztucznego DPJ180ZJ;  2

A12H; 804C44-8  Etykieta obudowy z tworzywa sztucznego DPJ180RFJ;  2

A12I; 804G48-4  Etykieta obudowy z tworzywa sztucznego DPJ180RMJ;  2
