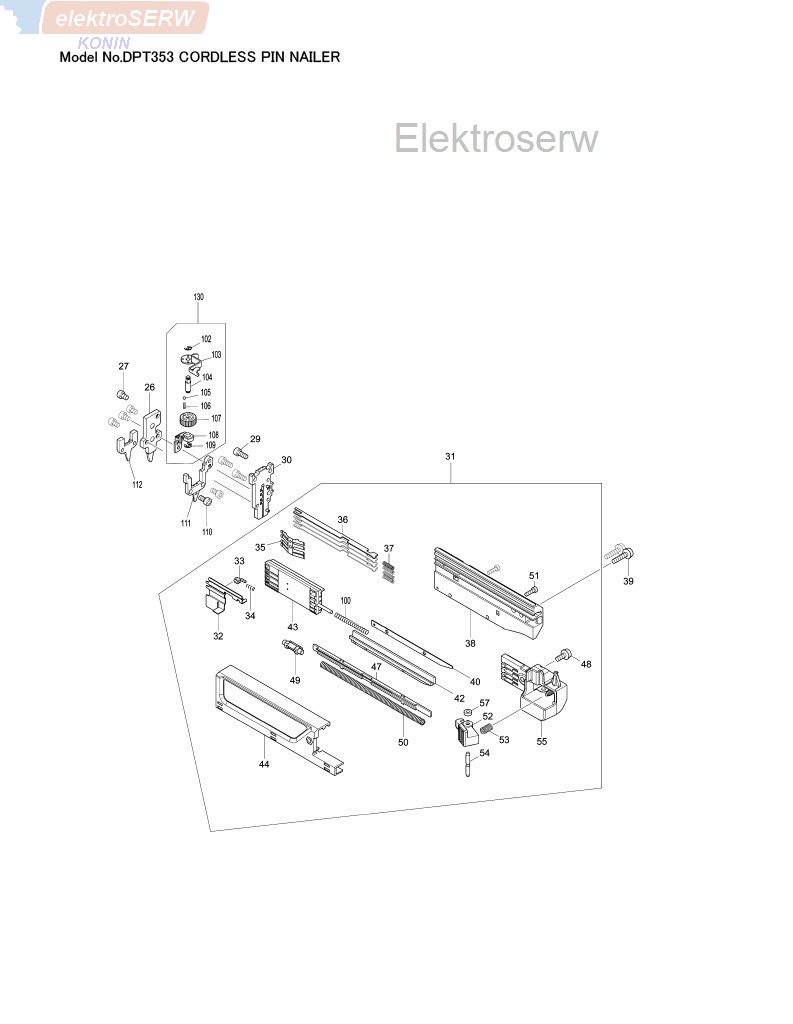

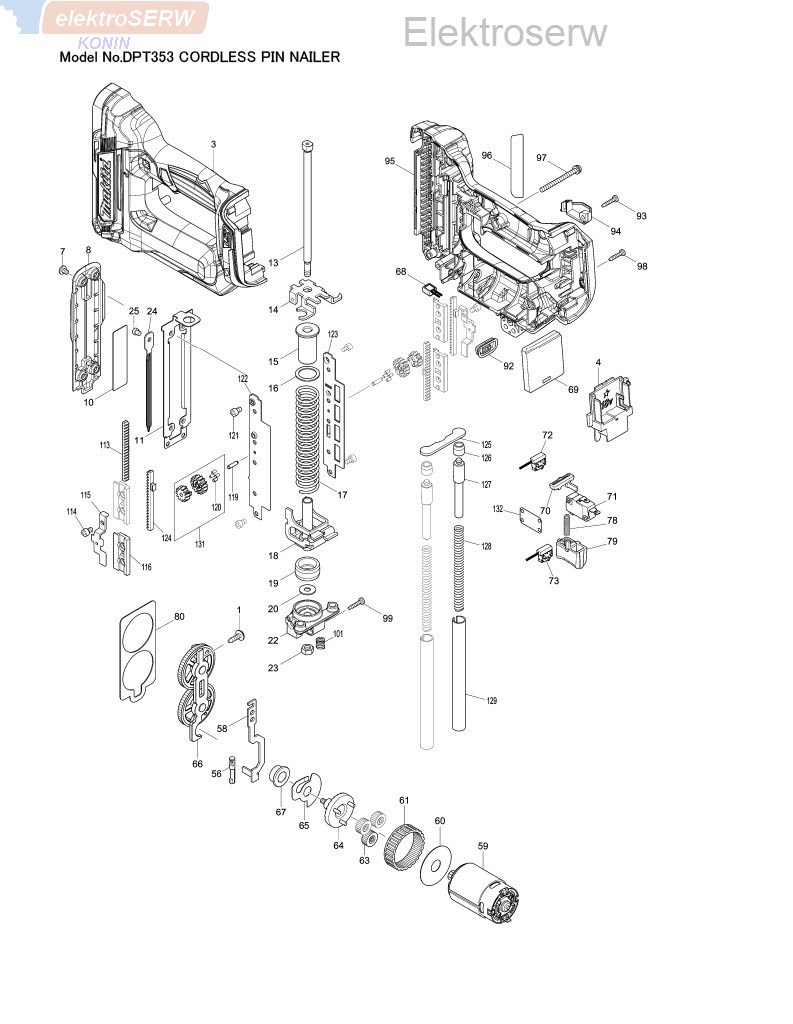

* Schemat i spis części do DPT353:

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 266901-4  TAPPING SCREW 4X14;  1

003; 183F93-9  HOUSING SET;  1

C10; 263005-3  KOŁEK GUMOWY 9504BH/BOSS1900/9609...;  2

C20; 252126-6  NAKRĘTKA SZEŚCIOKĄTNA M4 do BHS630;  2

C30; 931102-0  NAKRĘTKA M4;  1

004; 643860-3  zam.643888-1(TI.92166)TERMINAL do BCL182;  1

007; 915101-0  BINDING HEAD SCREW M4X6;  4

008-1; 459308-3  FRONT COVER;  1

010-1; 347528-0  UPPER PLATE;  1

011; 347140-6  RAIL;  1

013; 326903-3  GUIDE BOLT;  1

014-1; 347671-5  BOTTOM PLATE;  1

015; 457389-1  SPRING HOLDER;  1

016; 347148-0  SPRING BASE;  1

017; 232364-6  COMPRESSION SPRING 17;  1

018; 347141-4  HAMMER;  1

019; 424952-5  CUSHION;  1

020; 253804-1  PODKŁADKA U 6 4302C/6012HDW.;  1

022-1; 319981-0  HOLDER;  1

023-1; 252273-3  HEX. NUT M6;  1

024; 345702-4  DRIVER;  1

025-1; 256882-0  FLAT FILLISTER HD. PIN 4;  1

026-2; 144291-4  DRIVER GUIDE COVER COMPLETE;  1

027; 922102-1  HEX. SOCKET HEAD BOLT M4X6;  4

029; 922112-8  ŚRUBA 4x10;  3

030; 144330-0  DRIVER GUIDE COMPLETE;  1

031-1; 135897-9  MAGAZINE ASSY;  1

032; 347138-3  PUSHER;  1

033-1; 310176-8  STOPPER;  1

034; 233018-8  SPRĘŻYNA;  1

035; 232362-0  LEAF SPRING;  1

036; 346239-4  NAIL STOPPER;  4

037; 232367-0  COMPRESSION SPRING 3;  4

038-1; 458195-7  MAGAZINE;  1

039; 911133-5  (zam.911138-5 dla VC3211 TI.99575) ŚRUBA 4x18;  2

040; 347137-5  SPACER;  1

042; 144335-0  LOWER RAIL COMPLETE;  1

043; 457382-5  NAIL GUIDE HOLDER;  1

044; 457380-9  UPPER RAIL;  1

C10; 931102-0  NAKRĘTKA M4;  1

047; 457387-5  SPRING COVER;  1

048; 911113-1  ŚRUBA M4X10 911113-1;  1

049; 457383-3  SHOULDER PIN 5-6;  1

050; 232366-2  COMPRESSION SPRING 5;  1

051; 266177-3  ŚRUBA M3;  2

052; 457388-3  LEVER;  1

053; 233117-6  SPRĘŻYNA 6 do GA7010/9010C/SA7000C;  1

054; 256793-9  PIN 3;  1

055; 457381-7  SLIDE DOOR CAP;  1

056; 268158-3  PIN 5;  1

057; 262054-7  PIERŚCIEŃ URETANOWY 3 do AN943;  1

058; 347139-1  LOCK ARM;  1

059; 629253-8  DC MOTOR;  1

060; 267053-4  PODKŁADKA 12 4601DW;  1

061; 227166-3  INTERNAL GEAR 69;  1

063; 221961-3  KOŁO ZĘBATE;  3

064; 154973-0  SPUR GEAR 7 COMPLETE;  1

065; 345773-1  ANTI BACK PLATE;  1

066-1; 140U73-8  SPUR GEAR 55 COMPLETE;  1

067; 214060-8  PLANE BEARING 10;  1

068; 620507-6  LED CIRCUIT;  1

069; 632J89-6  CONTROLLER UNIT;  1

C10; 688164-6  (AM) FILTR LINIOWY do CL102D;  1

070; 456799-9  TRIGGER LOCK;  1

071-1; 632M82-8  SWITCH UNIT;  1

072; 632G60-2  SWITCH UNIT;  1

073; 632K06-2  SWITCH UNIT;  1

078; 232370-1  COMPRESSION SPRING 5;  1

079; 457386-7  TRIGGER;  1

080; 347142-2  GEAR PLATE;  1

092; 143778-3  INDICATOR PANEL COMPLETE;  1

093; 266130-9  (AM) ŚRUBA 3X16 6213DWA;  1

094; 457385-9  HOUSING R COVER;  1

095; 183F93-9  HOUSING SET;  1

C10; 263005-3  KOŁEK GUMOWY 9504BH/BOSS1900/9609...;  2

C20; 252126-6  NAKRĘTKA SZEŚCIOKĄTNA M4 do BHS630;  2

C30; 931102-0  NAKRĘTKA M4;  1

096; 852X49-8  DPT353 NAME PLATE;  1

097; 911173-3  ŚRUBA M4x45;  1

098; 266130-9  (AM) ŚRUBA 3X16 6213DWA;  8

100; 233459-8  (zam.234264-6 TI.95536) SPRĘŻYNA 3 do BHR162;  1

101; 232365-4  COMPRESSION SPRING 7;  1

102; 961017-7  PIERŚCIEŃ ZACISKOWY;  1

103; 347136-7  CONTACT ARM;  1

104; 326905-9  ADJUSTER SHAFT;  1

105; 216031-1  STEEL BALL 2.3;  1

106; 234254-9  SPRĘŻYNA do GN420C;  1

107; 457378-6  ADJUSTER;  1

108; 310778-0  ARM;  1

109; 961017-7  PIERŚCIEŃ ZACISKOWY;  1

110; 922107-1  ŚRUBA 4x8=>old 922107-1;  2

111; 144329-5  CENTER PLATE COMPLETE;  1

112-2; 310777-2  CONTACT TOP COVER;  1

113-2; 313421-0  COUNTER WEIGHT A;  2

114; 251566-5  H.S.H BOLT M4X6 WITH W;  2

115; 347146-4  PINION GUIDE;  2

116; 457390-6  COUNTER WEIGHT HOLDER;  4

119; 326902-5  PINION SHAFT;  2

121; 922102-1  HEX. SOCKET HEAD BOLT M4X6;  4

122; 347145-6  GUIDE RAIL R;  1

123; 347144-8  GUIDE RAIL L;  1

124; 310781-1  COUNTER WEIGHT B;  2

125-1; 347672-3  COUNTER STOPPER;  1

126; 424954-1  COUNTER CUSHION;  2

127; 326904-1  WEIGHT;  2

128; 232363-8  COMPRESSION SPRING 7;  2

129-1; 327550-3  GUIDE PIPE;  2

130; 135857-1  CONTACT ARM ASSY;  1

131-2; 136104-3  SPUR GEAR ASSEMBLY;  2

132; 457809-5  SWITCH GUARD;  1

A02; 251314-2  ŚRUBA 4X12;  1

A03; 346317-0  HACZYK do BDF/BHP456;  1

A04-1; 422372-7  NOSE ADAPTER;  2

A05; 783201-2  KLUCZ IMBUSOWY 3;  1

B01; 127762-6  CENTER PLATE ASSEMBLY;  1
