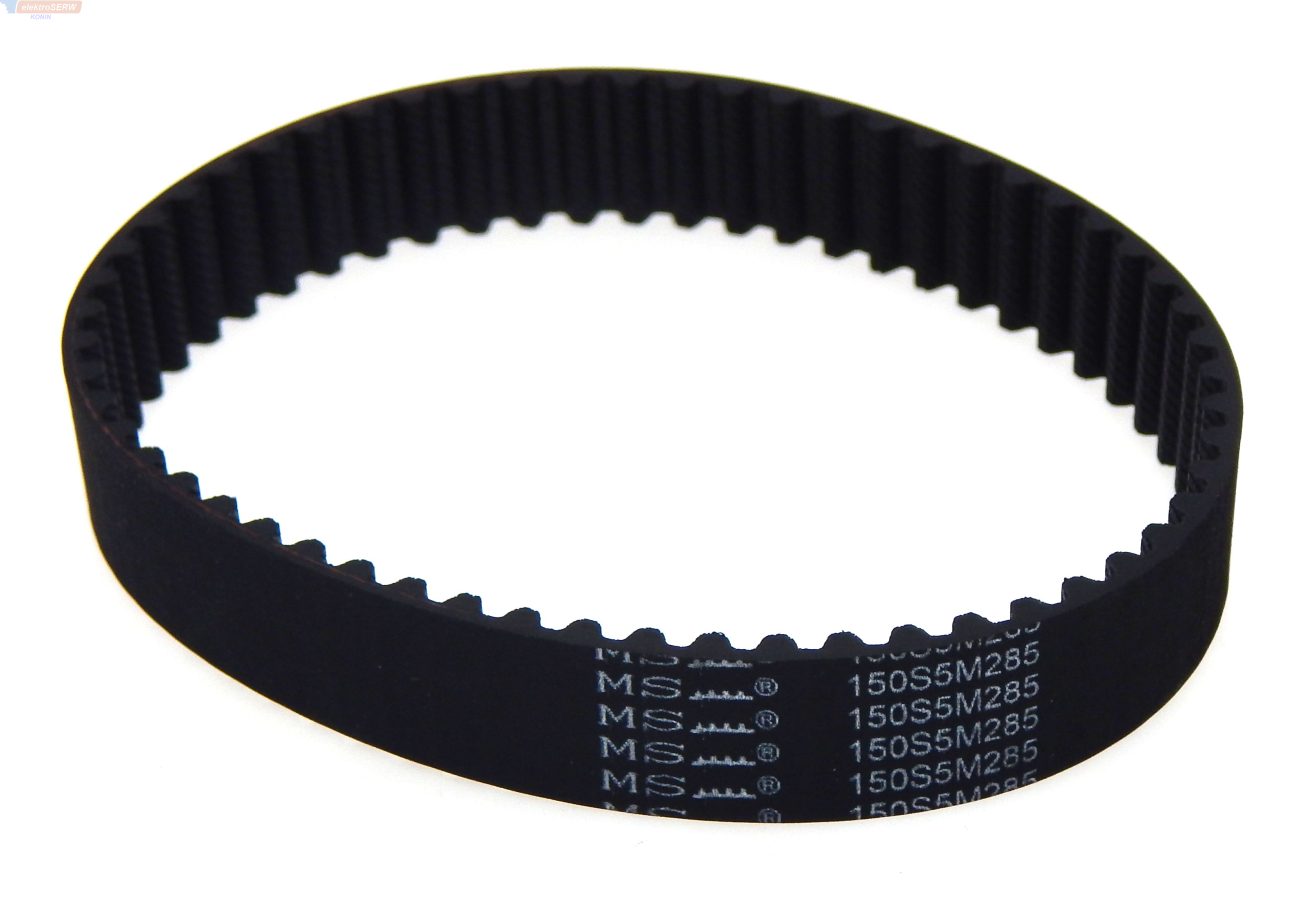

* Metabo pasek zębaty S5M285 do szlifierki taśmowej BAE 75

nowy oryginalny

Producent: Metabo

Numer katalogowy - 344260310

Pozycja na schemacie: nr 63 - BAE 75 (00375000)

Zastosowanie - szlifierka taśmowa :

BAE 75 (00375000)

BAE 75 (00375180)

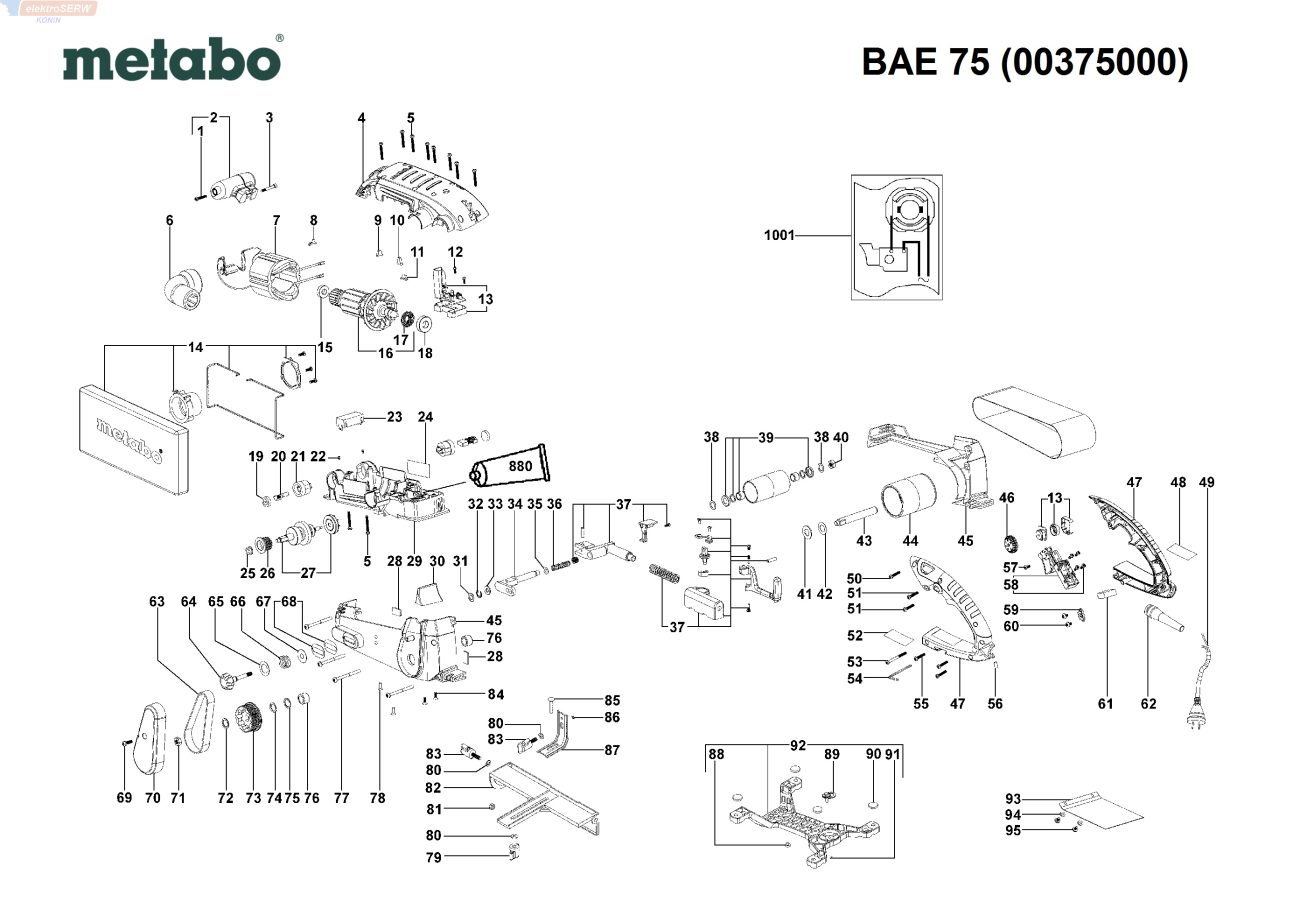

Spis części do BAE 75 (00375000)

pozycja na schemacie, ilość, nr katalogowy, opis urządzenia :

1; 1; 141123690  BLACHOWKRĘT SOCZEWKOWY

2; 1; 316044330  RĘKOJEŚĆ Kompl.

3; 1; 141123700  ŚRUBA

4; 1; 343397370  POKRYWA OBUDOWY SILNIKA

5; 10; 141123730  BLACHOWKRĘT SOCZEWKOWY

6; 1; 344098610  ADAPTER

7; 1; 311011060  STOJAN Kompl.,230V

8; 1; 343397410  ZATYCZKA GUMOWA 1

9; 1; 343397420  ZATYCZKA GUMOWA 2

10; 1; 343397430  ZATYCZKA GUMOWA 3

11; 1; 343397440  ZATYCZKA GUMOWA 4

12; 2; 141110460  WKRĘT

13; 1; 343081750  MODUŁ ELEKTRONIKI

14; 1; 316044120  WOREK KOMPL.

15; 1; 176112160  ŁOŻYSKO KULKOWE,10x22x6

16; 1; 310009580  WIRNIK Kompl.,230V

17; 1; 343397460  PODKŁADKA

18; 1; 143114800  ŁOŻYSKO KULKOWE 12X 28X 8

19; 2; 343397480  SZCZOTKOTRZYMACZ

20; 1; 316044100  SZCZOTKA (ODŁĄCZALNA)

21; 2; 316044110  SZCZOTKOTRZYMACZ KOMPL.

22; 2; 341704360  SZTYFT Z GWINTEM 3x5 TX8

23; 1; 343397470  POKRYWA

24; 1; 338121670  TABLICZKA ZNAMIONOWA

25; 1; 341032040  NAKRĘTKA M8

26; 1; 341201030  KOŁO PASOWE MAŁE

27; 1; 316044130  WAŁEK NAPĘDOWY Kompl.

28; 2; 343380320  PŁYTKA

29; 1; 343397380  OBUDOWA SILNIKA KOMPL.

30; 1; 343397450  RĘKOJEŚĆ (A)

31; 1; 339007230  PODKŁADKA 9x17x0,5

32; 1; 141155400  PODKŁADKA

33; 1; 339007260  PODKŁADKA 7/64x5/8x1/16

34; 1; 341540180  OŚ

35; 1; 141152070  PODKŁADKA

36; 1; 342003600  SPRĘŻYNA

37; 1; 316044140  URZĄDZENIE NAPINAJĄCE Kompl.

38; 2; 141153920  PODKŁADKA 10,2 X 14,8X 0,5

39; 1; 316044300  ROLKA Kompl.

40; 1; 341102170  NAKRĘTKA 6 - KĄTNA Z KOŁNIERZEM ,M8x1,25

41; 1; 143115210  PIERŚCIEŃ FILCOWY IMPREGNOWANY,12x22x2

42; 1; 339007270  PODKŁADKA 12x24x0,4

43; 1; 341147940  OŚ

44; 1; 316044310  ROLKA Kompl.

45; 1; 315417190  POKRYWA OBUDOWY

46; 1; 343397560  KÓŁKO POKRĘTNE

47; 1; 343397400  RĘKOJEŚĆ DWUCZĘŚCIOWA

48; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

49; 1; 344497890  Kabel mit CEE-Stecker

50; 1; 141123770  BLACHOWKRĘT SOCZEWKOWY

51; 2; 141123760  BLACHOWKRĘT SOCZEWKOWY

52; 1; 338052160  TABLICZKA ZNAMIONOWA

53; 1; 141123790  BLACHOWKRĘT SOCZEWKOWY

54; 1; 344161540  KLUCZ

55; 3; 141123690  BLACHOWKRĘT SOCZEWKOWY

56; 1; 344098590  ZATYCZKA GUMOWA 5x10,2

57; 1; 141123710  BLACHOWKRĘT SOCZEWKOWY

58; 1; 343408970  WYŁĄCZNIK

59; 1; 339134160  OPASKA ZACISKOWA PRZEWODU

60; 2; 141123720  BLACHOWKRĘT SOCZEWKOWY

61; 1; 343254540  KONDENSATOR

62; 1; 344101140  OSŁONA PRZECIWZGIĘCIOWA PRZEWODU

63; 1; 344260310  PASEK ZĘBATY S5M285

64; 1; 341704370  ŚRUBA USTAWCZA

65; 1; 339007200  PODKŁADKA 16,2x20x0,5

66; 1; 342003590  SPRĘŻYNA

67; 1; 339007220  PODKŁADKA 8,5x24x0,5

68; 1; 339134150  BLACHA PROWADZĄCA

69; 1; 141123800  BLACHOWKRĘT SOCZEWKOWY

70; 1; 343397390  OSŁONA PASKA

71; 1; 141131010  NAKRĘTKA 6 - KĄTNA

72; 1; 339007250  PODKŁADKA 8,4x18x0,5

73; 1; 341201040  KOŁO PASOWE

74; 1; 143115220  Kugellagerausgleichsscheibe 17x12,5x0,3

75; 1; 339007240  PODKŁADKA 12x19x0,5

76; 2; 143115200  TULEJKA IGIEŁKOWA

77; 4; 141123740  WKRĘT

78; 2; 141119860  WKRĘT

79; 1; 341102180  NAKRĘTKA MOTYLKOWA

80; 3; 339011790  PODKŁADKA

81; 1; 141130100  NAKRĘTKA 6 - KĄTNA

82; 1; 316044340  OGRANICZNIK Kompl.

83; 2; 341704460  ŚRUBA MOTYLKOWA

84; 2; 141123760  BLACHOWKRĘT SOCZEWKOWY

85; 1; 141123810  BLACHOWKRĘT SOCZEWKOWY

86; 1; 143190060  O - RING

87; 1; 339134220  KĄTOWNIK

88; 2; 344098620  ZATYCZKA GUMOWA

89; 1; 341704450  ŚRUBA

90; 4; 339040960  AMORTYZATOR GUMOWY

91; 1; 143195250  O - RING

92; 1; 316044320  STOPA Kompl.

93; 1; 341148030  BLASZKA ŚLIZGOWA KOMPL.

94; 2; 141150260  PODKŁADKA SPRĘŻYSTA

95; 2; 141122220  WKRĘT

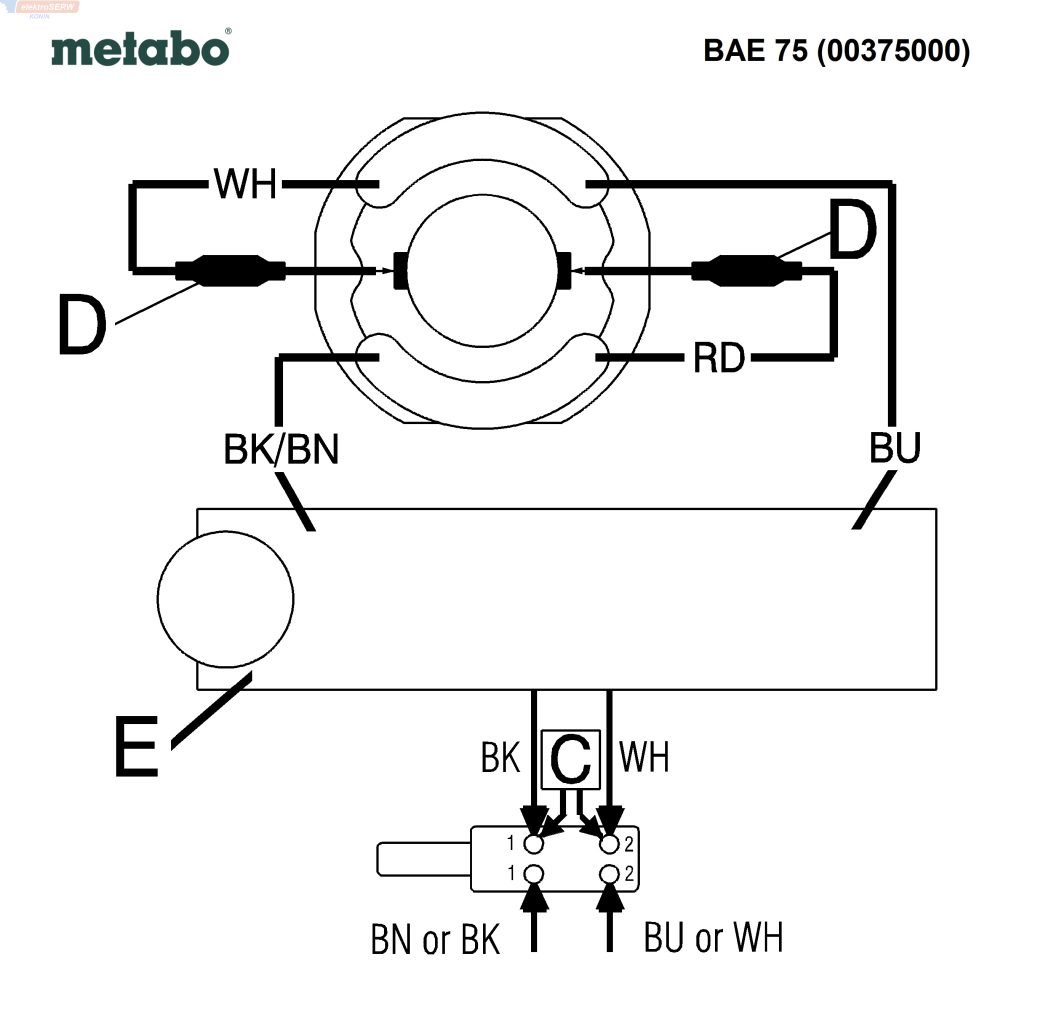

1001; 1; 338504910  PLAN OKABLOWANIA,120-230V
